Hliníkový profil IM 40-8, 40x120, těžký

Kód: 084.114.014
Nejprodávanější
Značka: Alusic
1 619,04 Kč / m 1 959,04 Kč včetně DPH
Do 2 týdnů
Můžeme doručit do:
22.10.2024

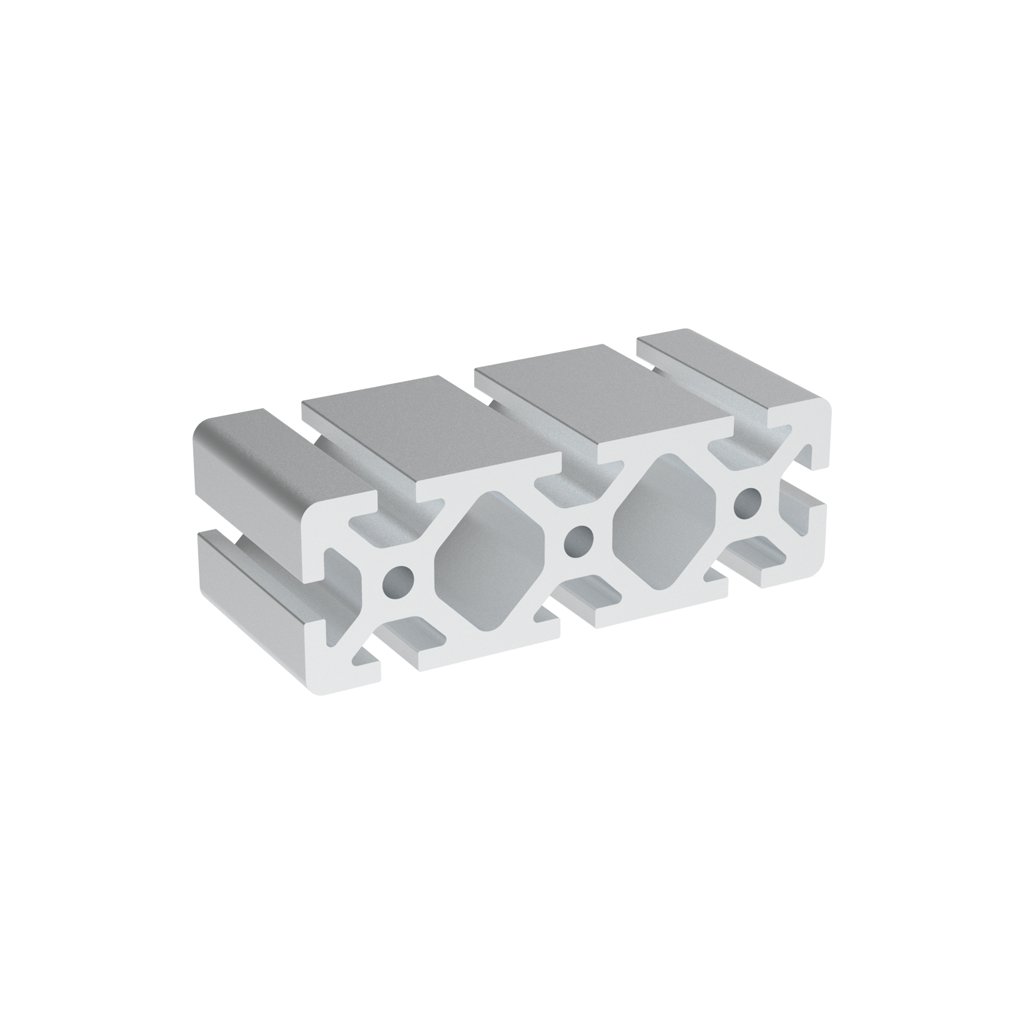

Hliníkový profil s modulovým rozměrem řezu 40x120 a s 8 drážkami tvaru IM 40-8. Těžká verze s hmotností 5,11 kg/m.

Detailní informace

Detailní popis produktu

Robustní hliníkový profil s obdélníkovým řezem určený pro vytváření struktur s vysokým zatížením ve směru delší strany.

Těžká varianta s hmotností 5,11 kg/m.

Univerzální možnosti připojení díky 8 drážkám na všech stranách profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky balení ve velkém svazku obsahujícím 30 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

Kód Obj. č. Poznámka
ALV PRO12040 hmotnost 6,66 kg/m
FMS 05.01008.00 hmotnost 6,33 kg/m
ITE 0.0.416.29 hmotnost 6,58 kg/m; úřez
ITE 0.0.453.11 hmotnost 6,58 kg/m; kus 6000 mm
DRE 01.40120.P8A / BPRDD0000086 hmotnost 6,302 kg/m; délka 6100mm

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí průběžného šroubu z vnější strany profilu

Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 5 M5 10
drážka 6 M6 15
drážka 8 M8 25

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 5 M5 6
drážka 6 M6 10
drážka 8 M8 20

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily IM 40x120
Záruka: 2 roky
Hmotnost: 5.11 kg
Série: IM 40-8

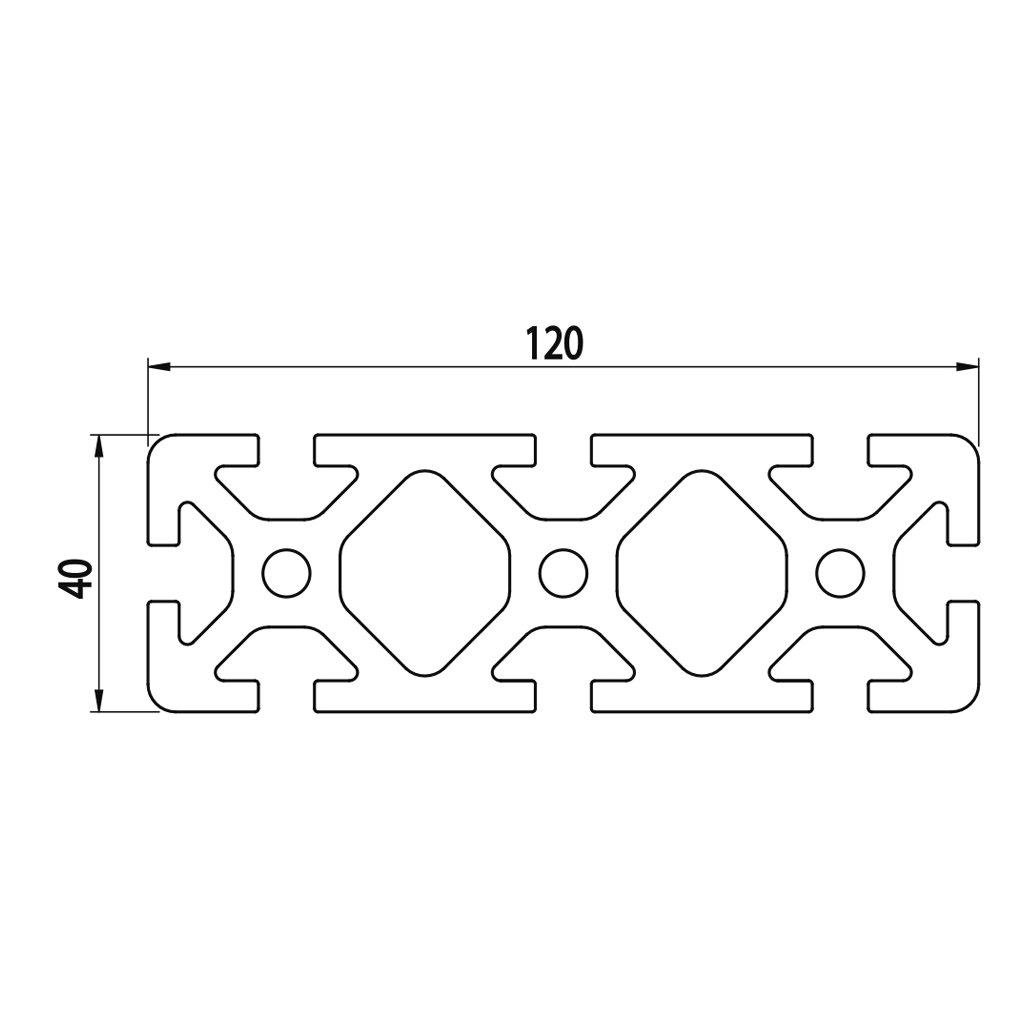

Řez profilu: 40×120
Hmotnost (kg/m): 5.11
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 40,19
Moment setrvačnosti ly (cm⁴): 322,70
Moment průřezu wx (cm³): 20,1
Moment průřezu wy (cm³): 53,80
Plocha řezu (mm²): 2 418
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ

Hliníkové profily Alusic
