Hliníkový profil BH 45-10, 90x90, lehký

Kód: 084.105.005
Nejprodávanější
Značka: Alusic
1 702,40 Kč / m 2 059,90 Kč včetně DPH
Skladem (12 m)
Můžeme doručit do:
21.6.2024

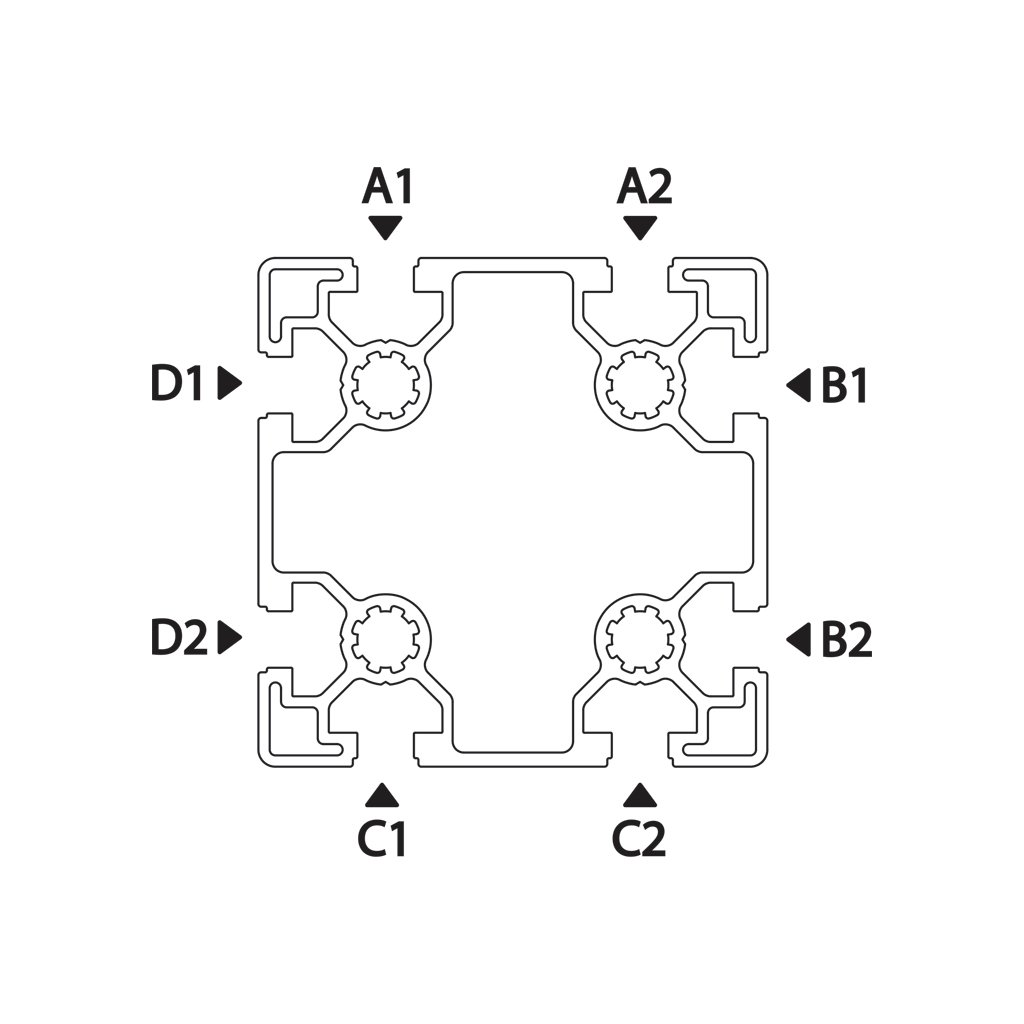

Hliníkový profil s modulovým rozměrem řezu 90x90 s 8 drážkami tvaru BH 45-10. Lehká verze s hmotností 4,86 kg/m.

Detailní informace

Detailní popis produktu

Hliníkový profil se čtvercovým řezem určený pro struktury s potřebou vysokého zatížení ve všech směrech.

Lehká varianta s hmotností 4,86 kg/m.

Připojení díky 8 drážkám na všech stranách profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky balení ve velkém svazku obsahujícím 20 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

KódObj. č. Poznámka
REX 3 842 537 100 hmotnost 3,80 kg/m; svazek 6 tyčí
REX 3 842 993 449 hmotnost 3,80 kg/m
REX 3 842 993 681 hmotnost 3,80 kg/m
REX 3842537100 hmotnost 3,80 kg/m; svazek 6 tyčí
REX 3842993449 hmotnost 3,80 kg/m
REX 3842993681 hmotnost 3,80 kg/m

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí spojovací západky

Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25
drážka 10 M12 30

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20
drážka 10 M12 35

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily BH 90x90
Záruka: 2 roky
Hmotnost: 4.86 kg
Série: BH 45-10
Řez profilu: 90×90
Hmotnost (kg/m): 4.86
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 174,93
Moment setrvačnosti ly (cm⁴): 174,93
Moment průřezu wx (cm³): 38,97
Moment průřezu wy (cm³): 38,97
Plocha řezu (mm²): 1 796
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
