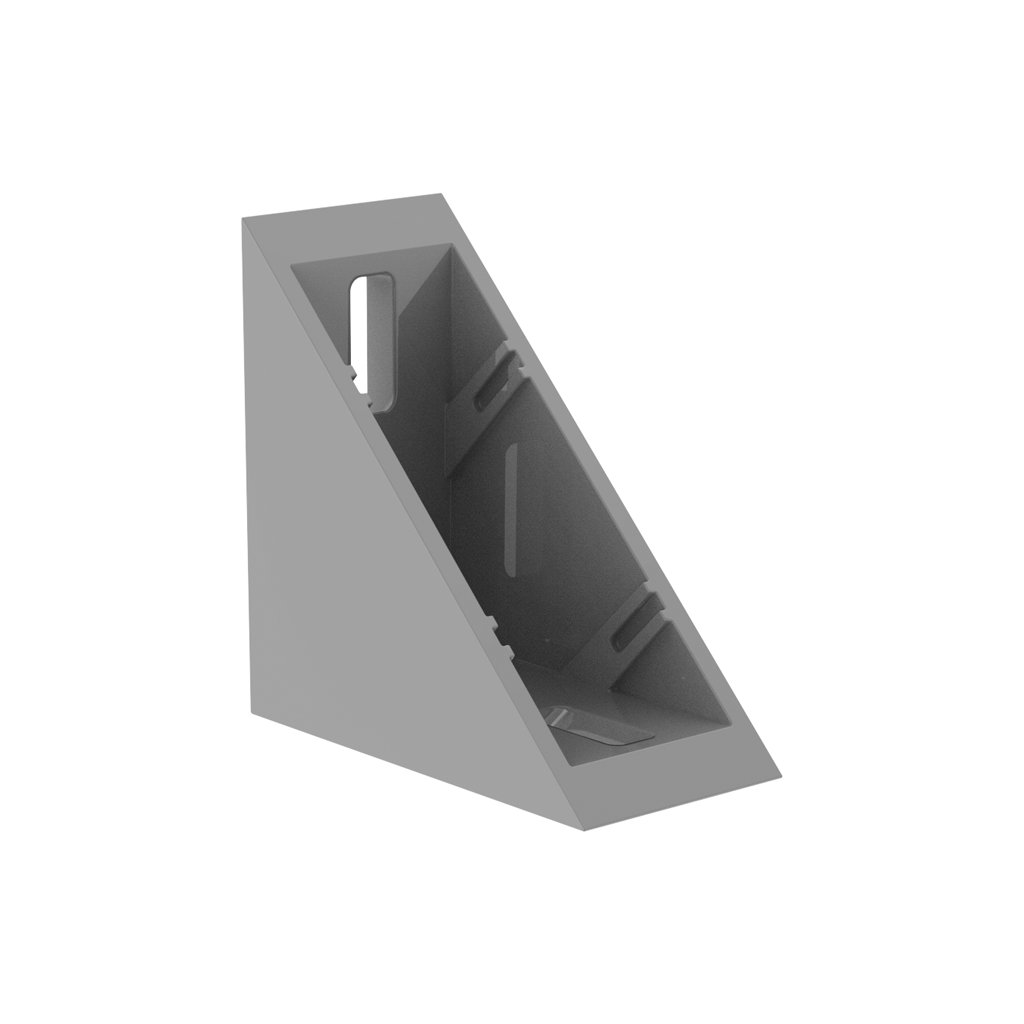

Úhelník 90°, 38,5x76, M8, s jazýčky, šedá barva
Kód: 084.305.048
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Související produkty
Detailní popis produktu

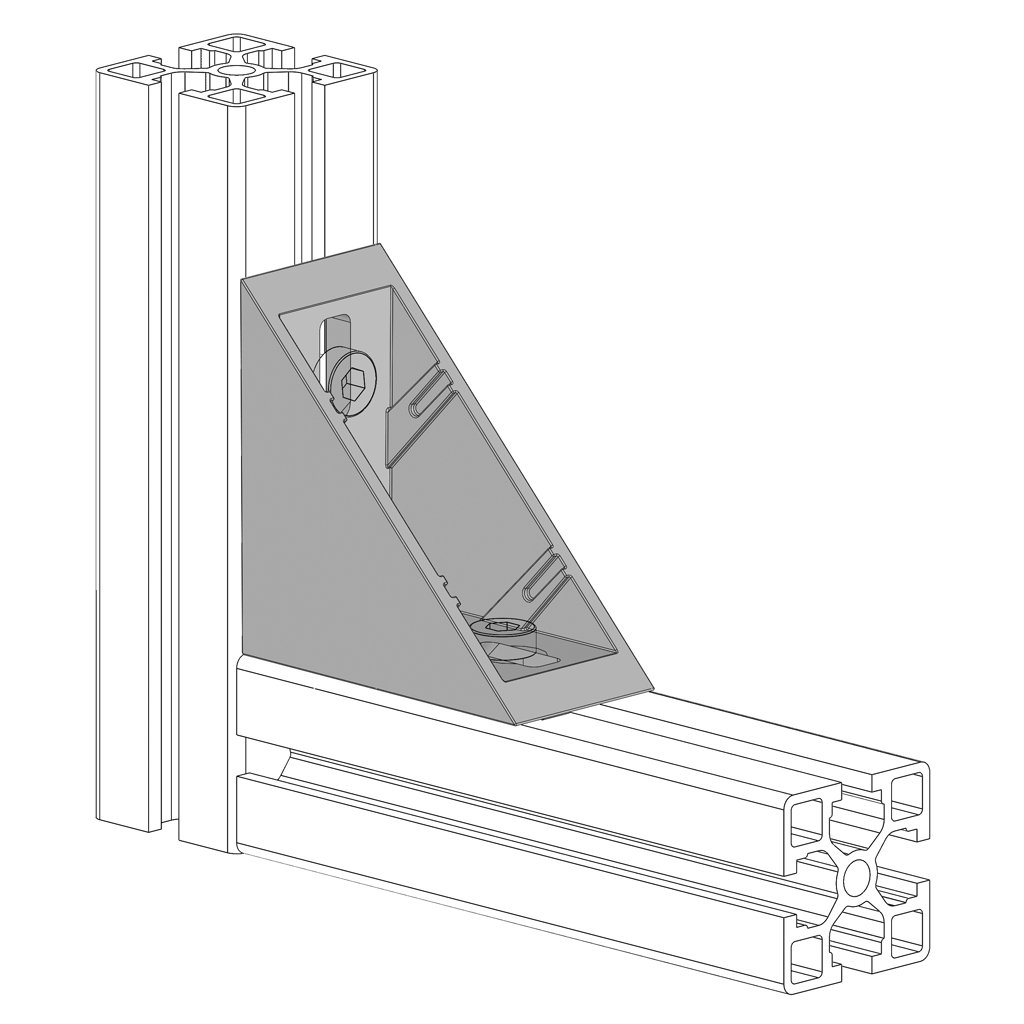

Univerzální úhelník s úhlem 90° a rozměry 38,5x76 pro spojování profilů z vnější strany pomocí šroubů M8x20.
Vhodné zejména pro profily s řezem 40x80.
Vybavený vodicími jazýčky do drážky 8 mm pro vylepšení pevnosti spoje.
Vysoké provedení pro fixaci 8 šrouby a s bočními příčkami zajišťuje vysokou pevnost spoje.
Šrouby nejsou součástí dodávky.
Vyrobené ze zinkové slitiny zamak, lakované šedou barvou v odstínu RAL 9006.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| ALU | 303876 | |
| ALV | WINSTZ8080ZN | sada včetně šroubů M8x18, matic do drážky IM40-8 a krytky |
| FMS | 05.01981.00 | |
| FMS | 05.01981.05 | sada se šrouby a maticemi do drážky IM 40-8 |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Doplňkové parametry
| Kategorie: | Úhelníky 90° |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.27 kg |
| Série: | AC 40-8, IM 40-8 |
| Materiál: | zinková slitina |
| Otvory (mm): | 8,5 |
| Šířka (mm): | 38,5 |
| Výška (mm): | 76 |
| Pro šrouby: | M8×20 |
| Barva: | šedá |
| Hmotnost (g): | 270 |
