Hliníkový profil BH 45-10, 90x90, se středovým otvorem

Kód: 084.105.009
Značka: Alusic
1 717,93 Kč / m 2 078,70 Kč včetně DPH
Skladem (12 m)
Můžeme doručit do:
16.10.2024

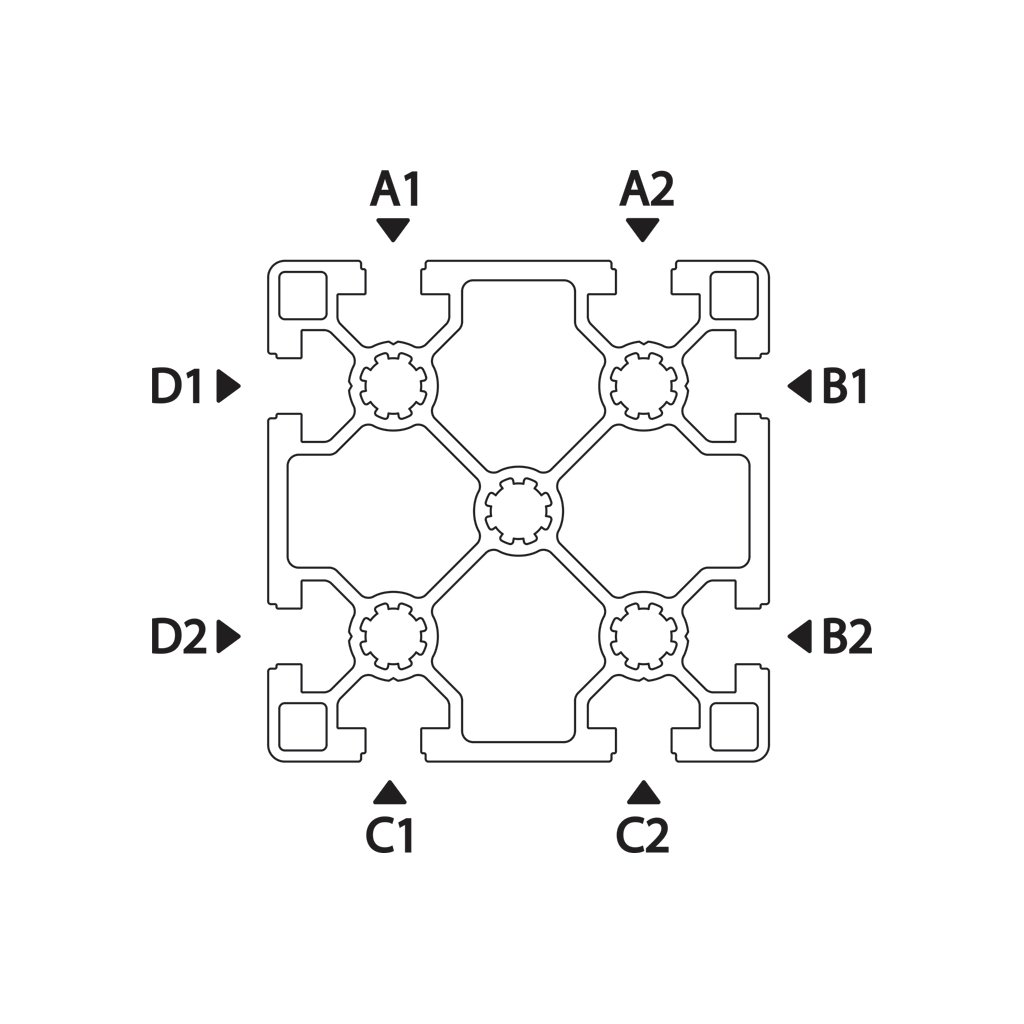

Hliníkový profil s modulovým rozměrem řezu 90x90 s 8 drážkami tvaru BH 45-10. Verze s vnitřními příčkami ke středovému otvoru.

Detailní informace

Detailní popis produktu

Hliníkový profil se čtvercovým řezem určený pro struktury s potřebou vysokého zatížení ve všech směrech.

Připojení díky 8 drážkám na všech stranách profilu.

Možnost středového připojení díky otvoru připojeného vnitřními příčkami ke stěnám profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky balení ve velkém svazku obsahujícím 20 tyčí.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí spojovací západky

Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25
drážka 10 M12 30

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20
drážka 10 M12 35

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily BH 90x90
Záruka: 2 roky
Hmotnost: 5.86 kg
Série: BH 45-10

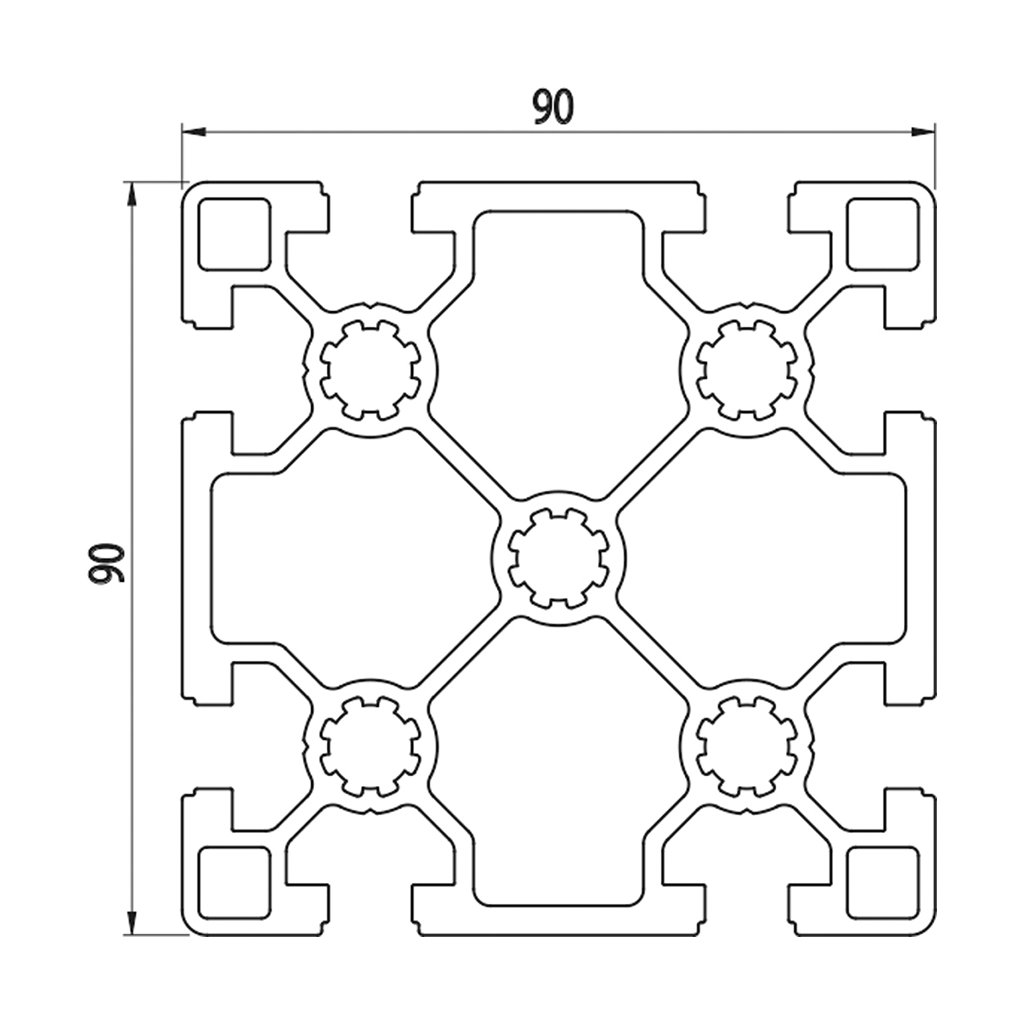

Řez profilu: 90×90
Hmotnost (kg/m): 5.86
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 187,50
Moment setrvačnosti ly (cm⁴): 187,50
Moment průřezu wx (cm³): 41,67
Moment průřezu wy (cm³): 41,67
Plocha řezu (mm²): 2 170
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ

Hliníkové profily Alusic
