Lineární pohon 800.100 s profilem 90x180

Lineární pohon ze série LIGHT s řemenovým pohonem s tělem z hliníkového profilu s řezem 90x180 určený pro přepravu zátěží se silou Fx až 1 200 N, s maximální rychlostí při plné zátěži až 3 m/s a s přesností pohybu +/-0,1 mm/m délky pohonu.

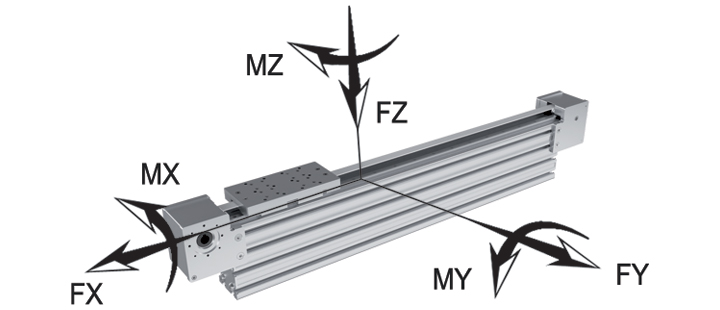

Vertikální orientace profilu zvyšuje odolnost vůči působení síly ve směru Fx.

Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem BH 45-10.

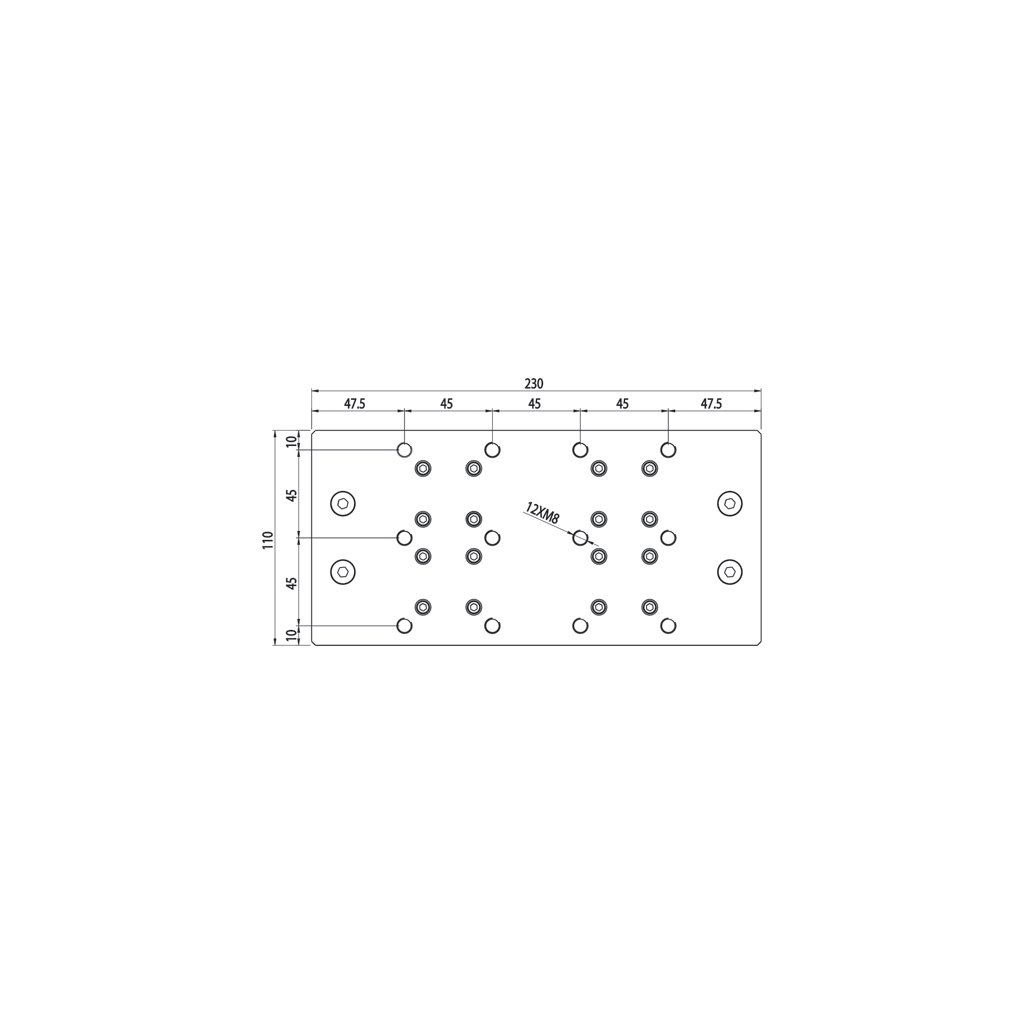

Pohyblivý jezdec s plochou 110x230 mm umístěný v horizontální poloze je vedený systémem ložisek s kluznými podložkami 15 mm.

Konstrukce jezdce s ložisky umožňuje pohonu 800.100 dosáhnout vyšší rychlost pohybu až 3 m/s při plné zátěži a přispívá rovněž k vyšší přesnosti a odolnosti vůči působení momentu ve směrech My a Mz.

Pohyb pohonu je zajištěný plastovým ozubeným řemenem připevněným k jezdci a vyrobeným z termoplastického polyuretanu TPU se standardizovaným tvarem zubů AT10 o šířce L=25 mm.

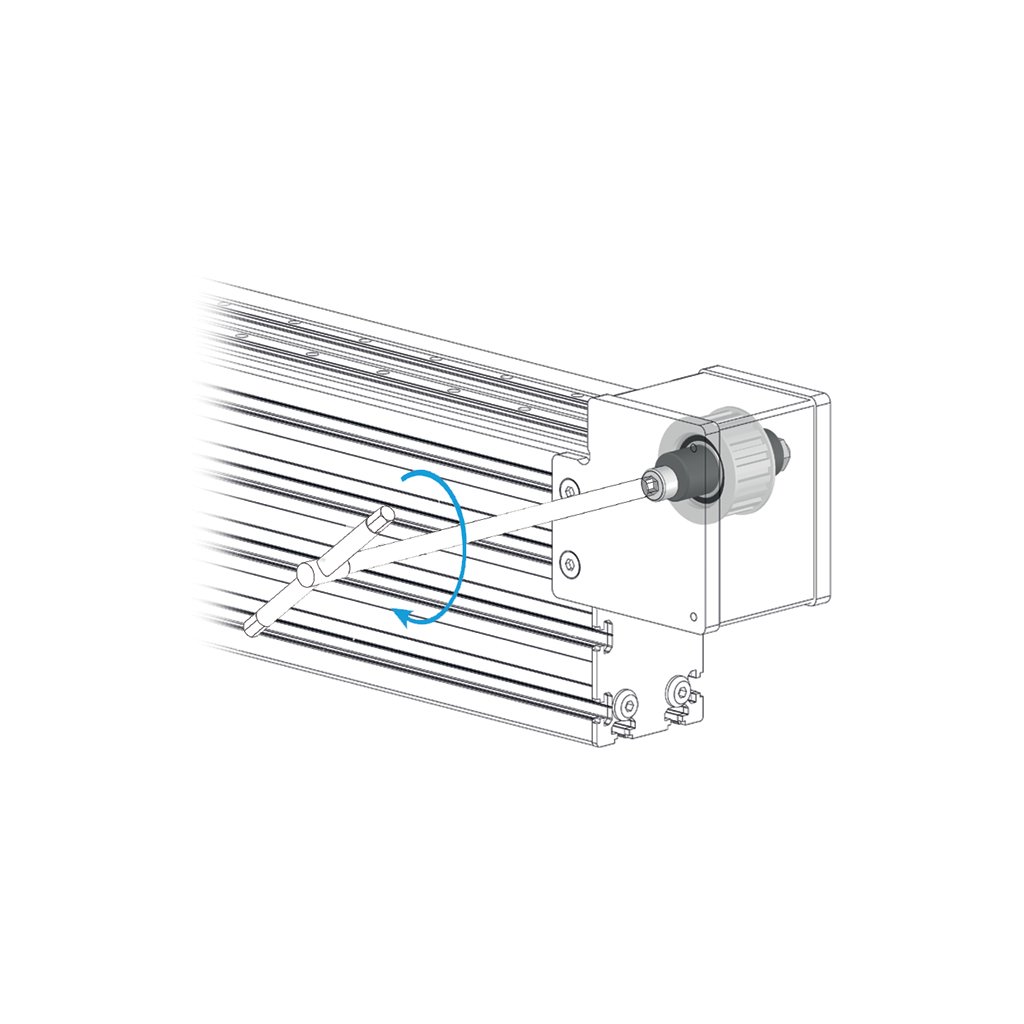

Napínání ozubeného řemenu se provádí systémem excentricky uloženého šroubu z boční strany zadního víka.

Příruba na čelním víku umožňuje připojení motoru s hřídelí o průměru Ø19.

K dispozici jsou volitelně redukce pro připevnění motorů s přírubou MVF30F a VF44F a délkami hřídelí 55 nebo 64 mm.

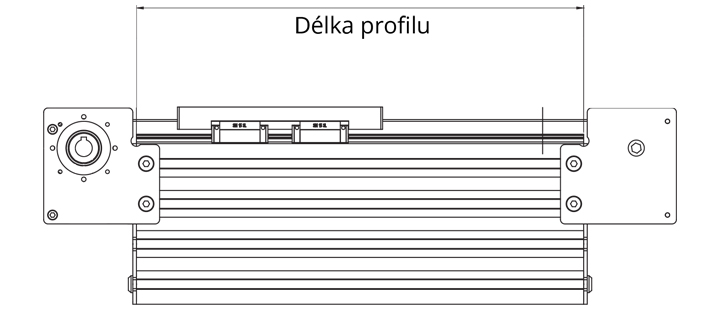

Lineární pohony 800.100 lze dodat s libovolným zdvihem po 1 milimetru až do 5 690 mm.
