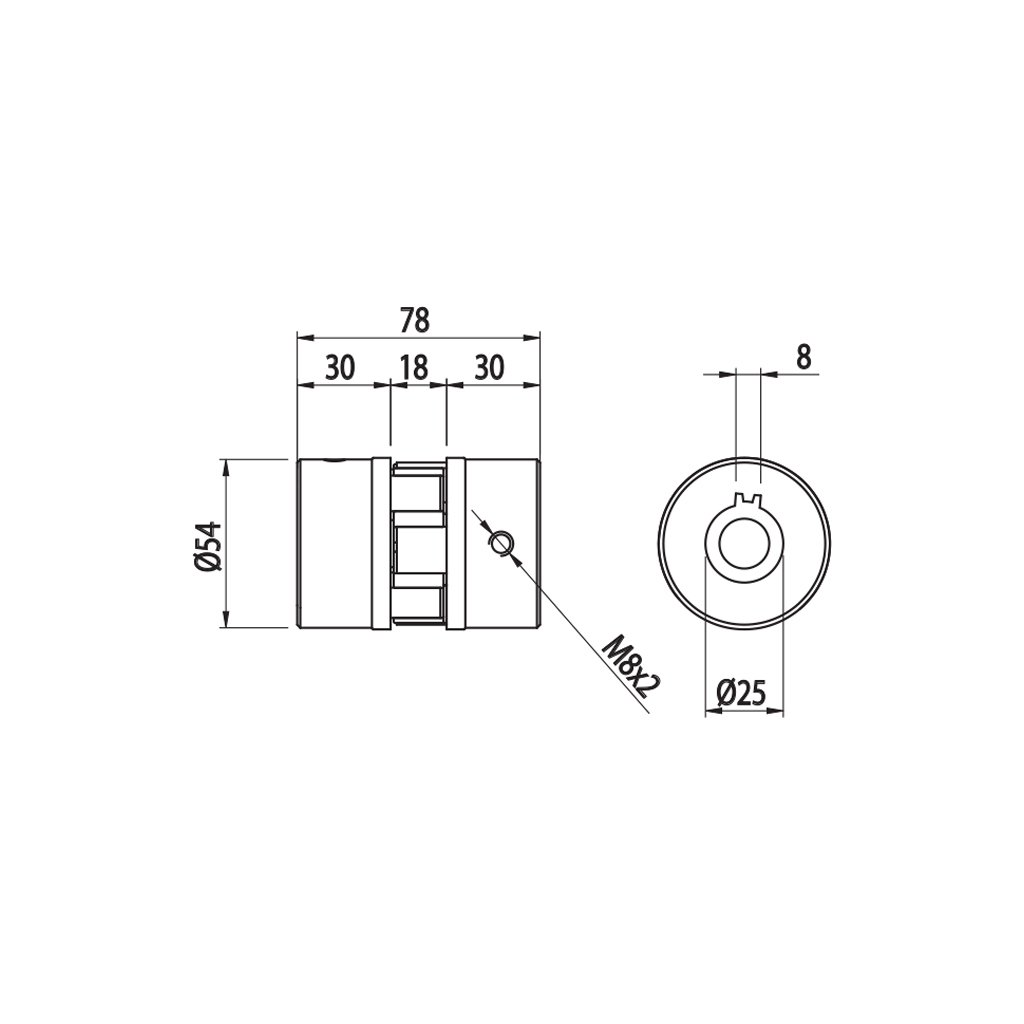

Čelisťová spojka, pro hřídel 25 mm
Kód: 800.040.062
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Související produkty
Detailní popis produktu
Čelisťová spojka 800.040.062 je jednou ze součástí pohonného systému potřebného k realizaci společného paralelního pohybu 2 lineárních pohonů série LIGHT s profily 45x90, 90x90 a 90x180 ve stejném směru pomocí motoru s převodovkou VF44F.
Spojka umožňuje spojení mezi torzní tyčí a hřídelí s průměrem 25 mm.
Pro realizaci paralelního spojení dvou lineárních pohonů série LIGHT s profily 45x90, 90x90 a 90x180 je kromě čelisťové spojky zapotřebí dokoupit následující produkty:
- prodloužený hnací čep – pro pohony s profilem 45x90 obj. č. 800.040.066, s profilem 90x90 a 90x180 pak obj. 800.040.064,
- hnací čep – pro pohony s profilem 45x90 obj. č. 800.040.071, s profilem 90x90 a 90x180 pak obj. 800.040.065,
- svěrný disk 800.040.063,
- torzní tyč s průměrem 25 mm, obj. č. 800.040.068 v potřebné délce.
Doplňkové parametry
| Kategorie: | Lineární pohony LIGHT |
|---|---|
| Hmotnost: | 0.71 kg |
Lineární pohony FC
