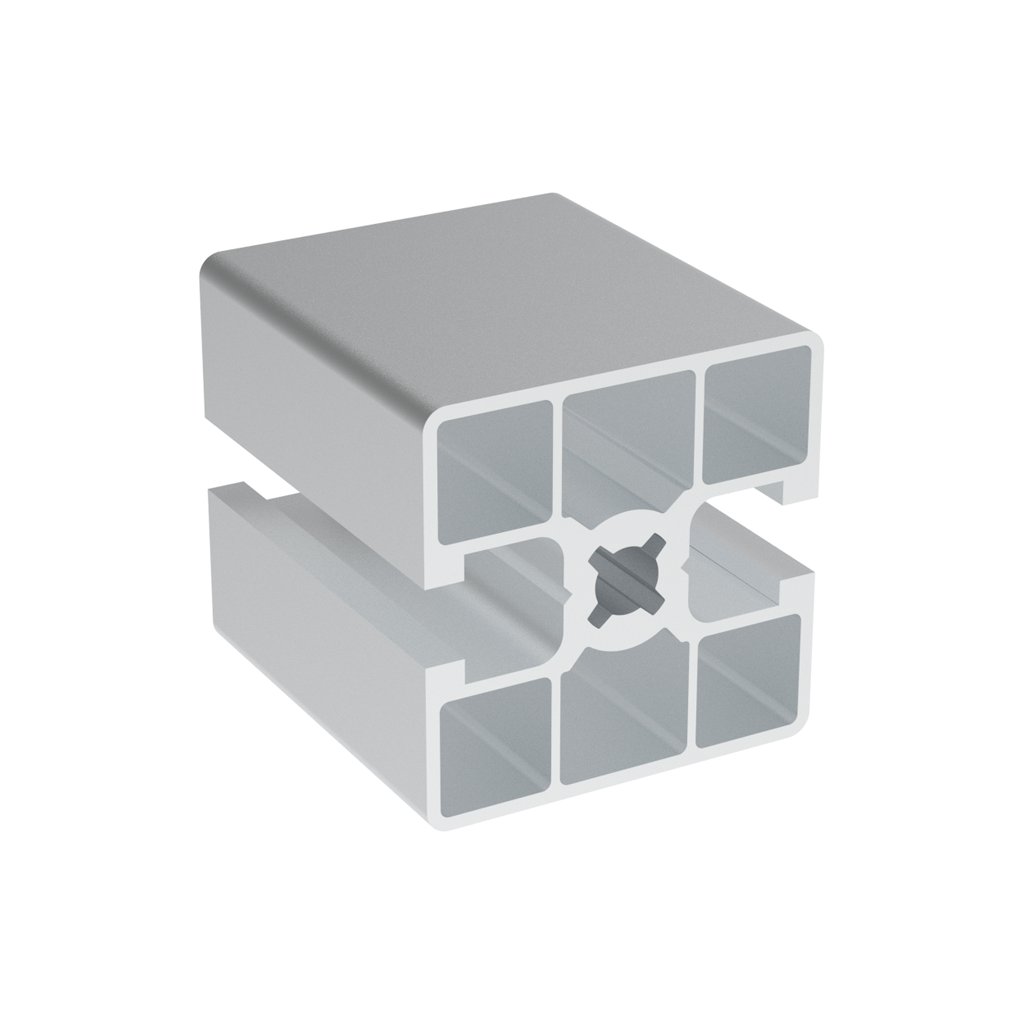

Hliníkový profil AC 45-8, 45x45, se 2 protilehlými drážkami, lehký

Kód: 084.101.038
Značka: Alusic
481,57 Kč / m 582,70 Kč včetně DPH
Skladem (12 m)
Můžeme doručit do:
10.10.2024

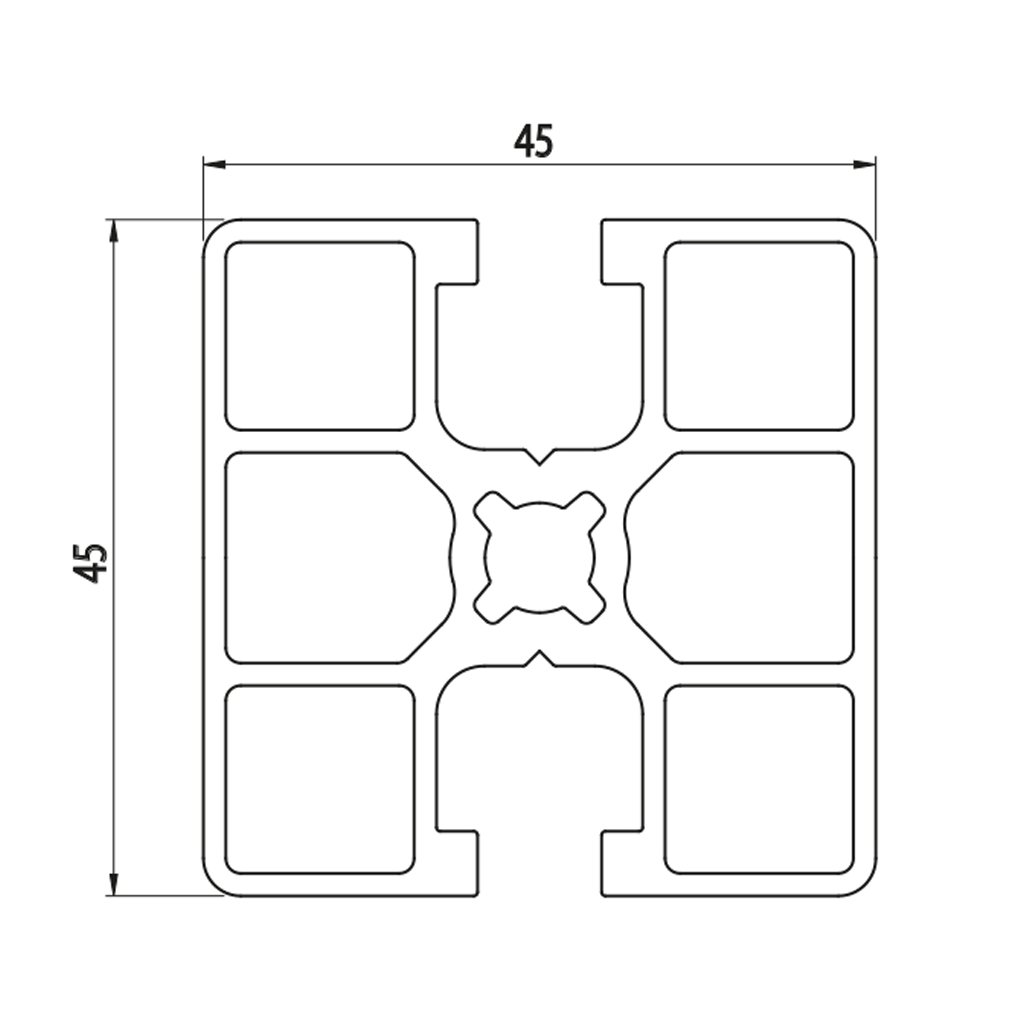

Hliníkový profil s modulovým rozměrem řezu 45x45 a se 2 protilehlými drážkami tvaru AC 45-8.

Lehká verze s hmotností 1,52 kg/m.

Detailní informace

Detailní popis produktu

Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur.

Lehká varianta s hmotností 1,52 kg/m.

Připojení díky 2 drážkám na protilehlých stranách profilu.

Strany bez drážek snižují znečištění profilu a zlepšují vzhled struktury.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 80 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

Kód Obj. č. Poznámka
ALU 124546 hmotnost 1,66 kg/m
DRE 01.4545.L2180A / BPRDD0000145 hmotnost 1,6 kg/m

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí průběžného šroubu z vnější strany profilu

Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily AC 45x45
Záruka: 2 roky
Hmotnost: 1.52 kg
Série: AC 45-8
Řez profilu: 45×45
Hmotnost (kg/m): 1.52
Tvar: standardní
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 10,68
Moment setrvačnosti ly (cm⁴): 10,71
Moment průřezu wx (cm³): 4,75
Moment průřezu wy (cm³): 4,76
Plocha řezu (mm²): 565
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
