Teleskopický hliníkový profil 50x95
Kód: 084.101.070
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Detailní popis produktu
Teleskopický profil vhodný pro aplikace s vysouváním profilů s modulovým rozměrem řezu 50x95.
Vysouvaný profil musí mít drážky na všech stranách.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve svazku obsahujícím 20 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| ALU | 194590 | hmotnost 1,91 kg/m |
| DRE | BPRRR0000057 | hmotnost 1,866 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Doplňkové parametry
| Kategorie: | Teleskopické profily |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.86 kg |
| Série: | AC 45-8 |

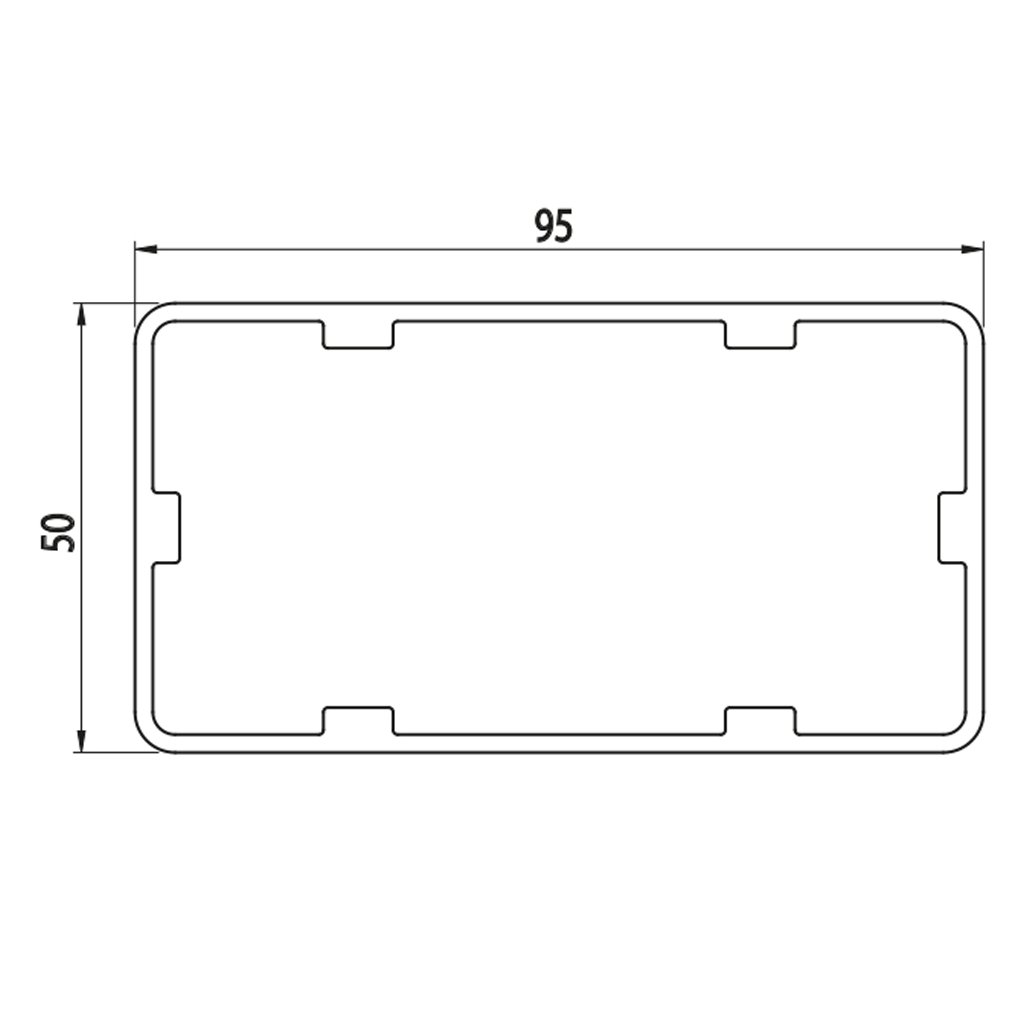

| Řez profilu: | 50×95 |
| Hmotnost (kg/m): | 1.866 |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| ? Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 28,78 |
| Moment setrvačnosti ly (cm⁴): | 79,55 |
| Moment průřezu wx (cm³): | 11,51 |
| Moment průřezu wy (cm³): | 16,75 |
| Plocha řezu (mm²): | 692,38 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ-A |
| Řez link: | /rez-profilu-a/ |
