Hliníkový profil BH 30-8, 60x60

Kód: 084.107.004
Značka: Alusic
901,71 Kč / m 1 091,07 Kč včetně DPH
Skladem (24 m)
Můžeme doručit do:
31.5.2024

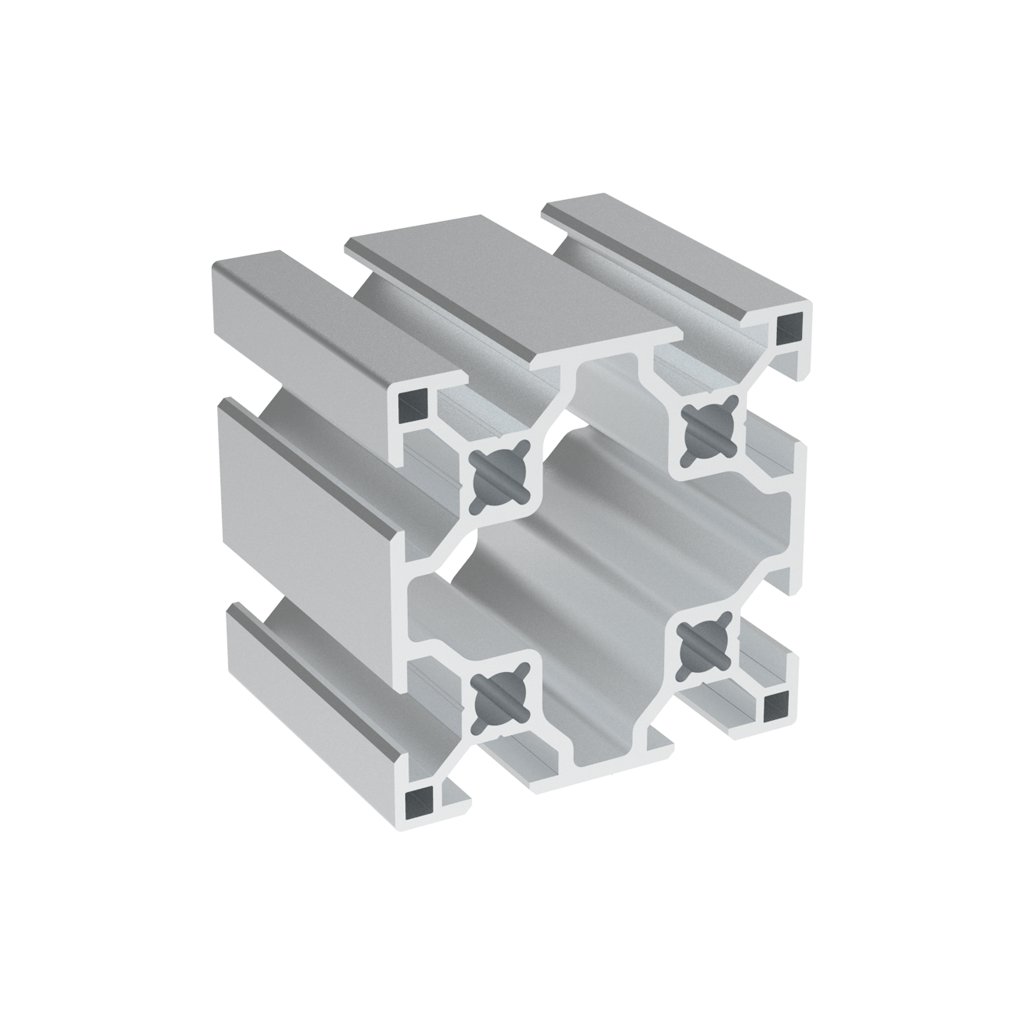

Hliníkový profil s modulovým rozměrem řezu 60x60 a s 8 drážkami tvaru BH 30-8.

Detailní informace

Detailní popis produktu

Hliníkový profil se čtvercovým řezem určený pro vytváření struktur s vyšším zatížením ve všech směrech.

Univerzální možnosti připojení díky 8 drážkám na všech stranách profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 50 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

KódObj. č. Poznámka
ALV PRO8.6060 hmotnost 2,63 kg/m; 5 středových otvorů
REX 3 842 535 176 hmotnost 2,60 kg/m; svazek 20 tyčí
REX 3 842 993 033 hmotnost 2,60 kg/m
REX 3 842 993 669 hmotnost 2,60 kg/m
REX 3842535176 hmotnost 2,60 kg/m; svazek 20 tyčí
REX 3842993033 hmotnost 2,60 kg/m
REX 3842993669 hmotnost 2,60 kg/m

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí spojovací západky

Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25
drážka 10 M12 30

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20
drážka 10 M12 35

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily BH 60x60
Záruka: 2 roky
Hmotnost: 2.3 kg
Série: BH 30-8
Řez profilu: 60×60
Hmotnost (kg/m): 2.35
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 33,79
Moment setrvačnosti ly (cm⁴): 33,79
Moment průřezu wx (cm³): 11,26
Moment průřezu wy (cm³): 11,26
Plocha řezu (mm²): 857
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
