Hliníkový profil BH 30-8, 30x30, se 3 drážkami

Kód: 084.107.006
Značka: Alusic
194,56 Kč / m 235,42 Kč včetně DPH
Skladem (36 m)
Můžeme doručit do:
19.4.2024

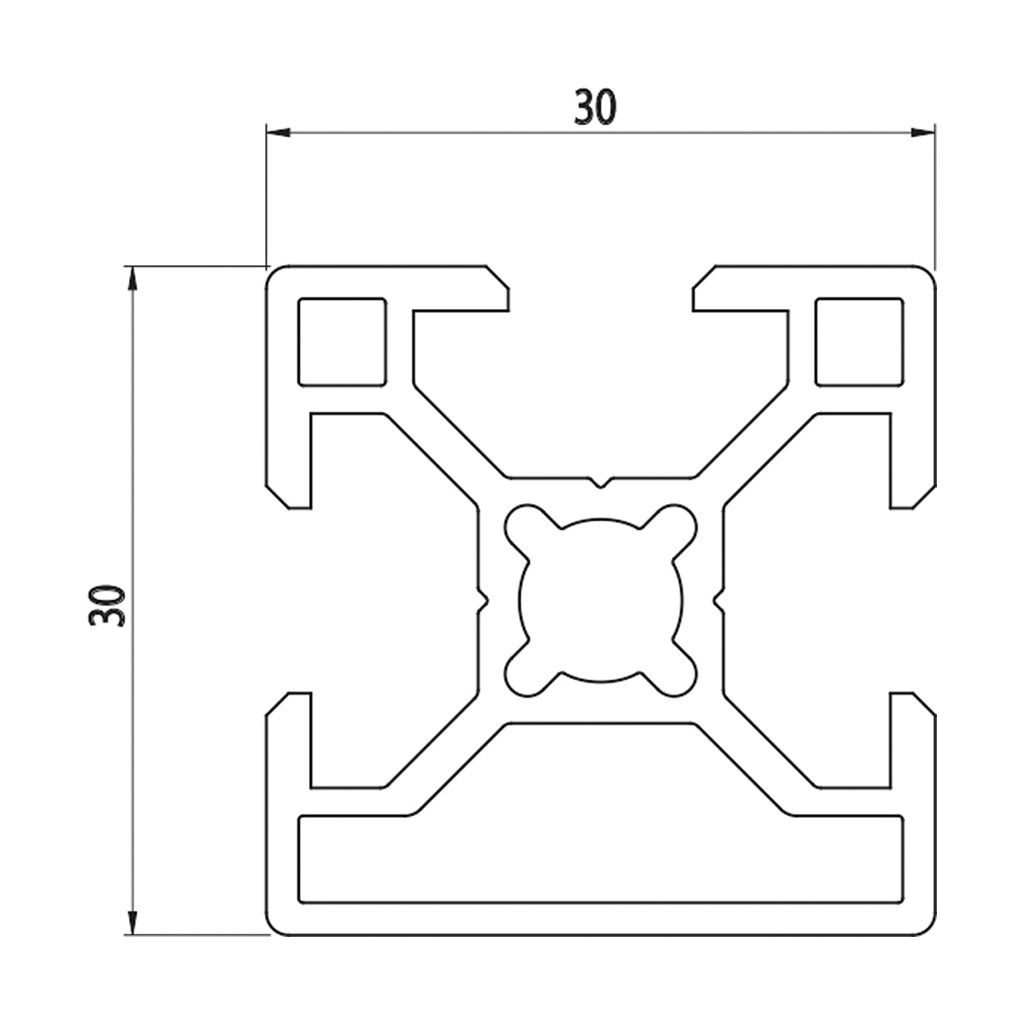

Hliníkový profil s modulovým rozměrem řezu 30x30 a se 3 drážkami tvaru BH 30-8.

Detailní informace

Detailní popis produktu

Malý hliníkový profil se čtvercovým řezem určený pro vytváření struktur s nízkým zatížením a malým mechanickým namáháním.

Připojení díky 3 drážkám po stranách profilu.

Strana bez drážek snižuje znečištění profilu a zlepšuje vzhled struktury.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 4 tyče, velký svazek 100 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

Kód Obj. č. Poznámka
ALV PRO8.30301N hmotnost 0,92 kg/m
REX 3 842 557 221 hmotnost 0,90 kg/m; svazek 20 tyčí
REX 3 842 992 400 hmotnost 0,90 kg/m
REX 3 842 993 707 hmotnost 0,90 kg/m
REX 3842557221 hmotnost 0,90 kg/m; svazek 20 tyčí
REX 3842992400 hmotnost 0,90 kg/m
REX 3842993707 hmotnost 0,90 kg/m
FMS 05.01915.00 hmotnost 0,84 kg/m
DRE 01.3030.3A / BPRDD0000060 hmotnost 0,867 kg/m

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí spojovací západky

Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25
drážka 10 M12 30

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20
drážka 10 M12 35

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily BH 30x30
Záruka: 2 roky
Hmotnost: 0.74 kg
Série: BH 30-8
Řez profilu: 30×30
Hmotnost (kg/m): 0.74
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 2,54
Moment setrvačnosti ly (cm⁴): 2,68
Moment průřezu wx (cm³): 1,70
Moment průřezu wy (cm³): 1,77
Plocha řezu (mm²): 275
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
