Hliníkový profil AC 45-8, 32x32, se 4 drážkami

Kód: 084.101.030
Značka: Alusic
255,06 Kč / m 308,62 Kč včetně DPH
Skladem (24 m)
Můžeme doručit do:
12.12.2024

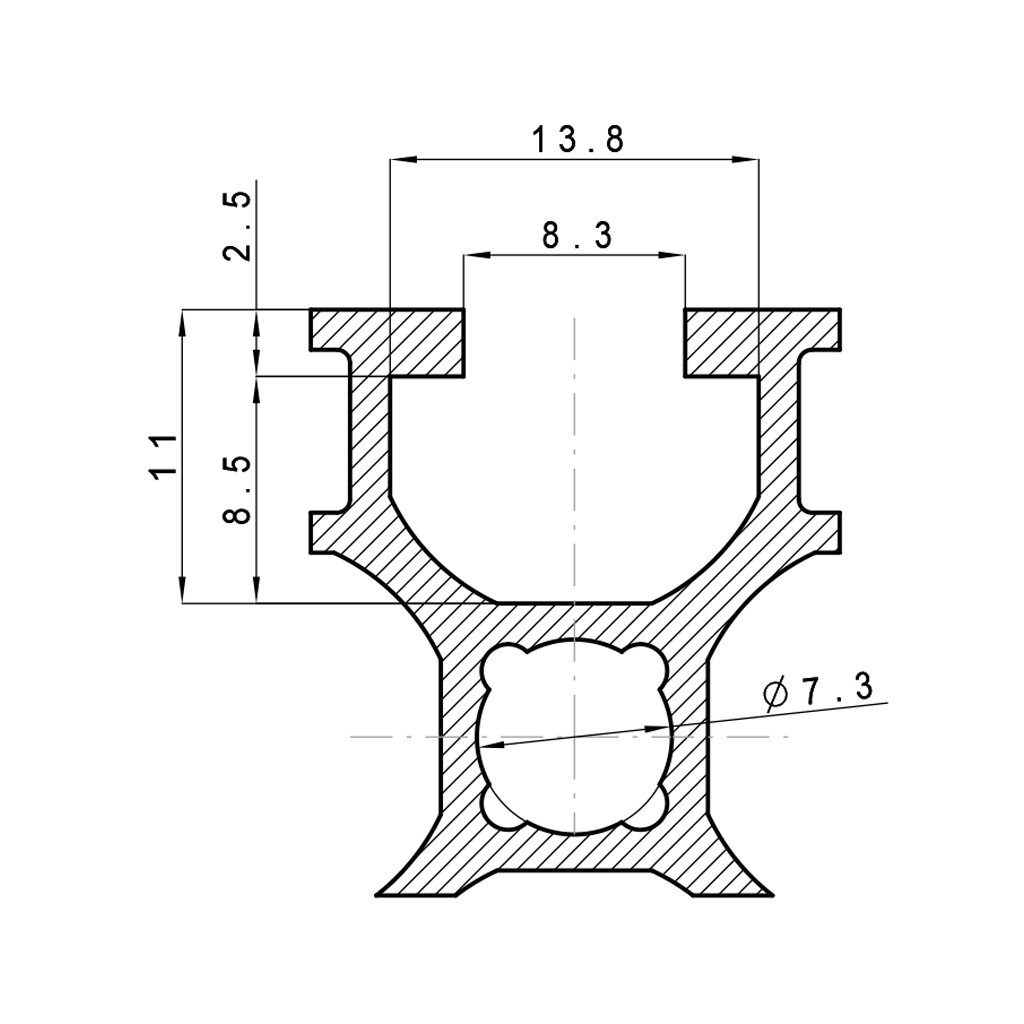

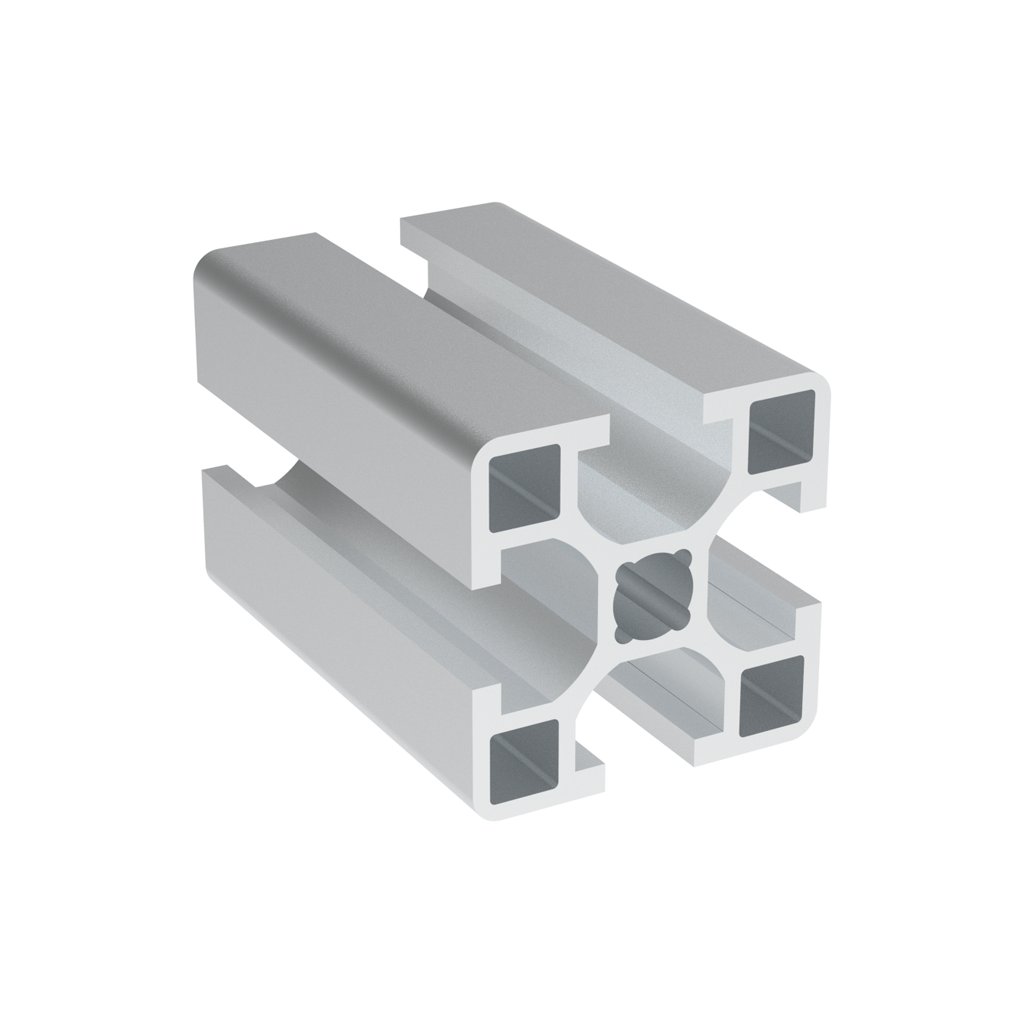

Hliníkový profil s modulovým rozměrem řezu 32x32 a se 4 drážkami tvaru AC 45-8.

Detailní informace

Detailní popis produktu

Hliníkový profil se čtvercovým řezem určený pro vytváření příček a částí konstrukcí v běžných strukturách, které jsou podrobené nižšímu mechanickému namáhání.

Univerzální možnosti připojení díky 4 drážkám na všech stranách profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 4 tyče, velký svazek 96 tyčí.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí průběžného šroubu z vnější strany profilu

Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily AC 32x32
Záruka: 2 roky
Hmotnost: 0.87 kg
Série: AC 45-8
Řez profilu: 32×32
Hmotnost (kg/m): 0.87
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 3,23
Moment setrvačnosti ly (cm⁴): 3,23
Moment průřezu wx (cm³): 2,02
Moment průřezu wy (cm³): 2,02
Plocha řezu (mm²): 339
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
