Hliníkový profil AC 40-8, 80x120

Kód: 084.102.010
Značka: Alusic
2 312,85 Kč / m 2 798,55 Kč včetně DPH
Skladem (6 m)
Můžeme doručit do:
12.12.2024

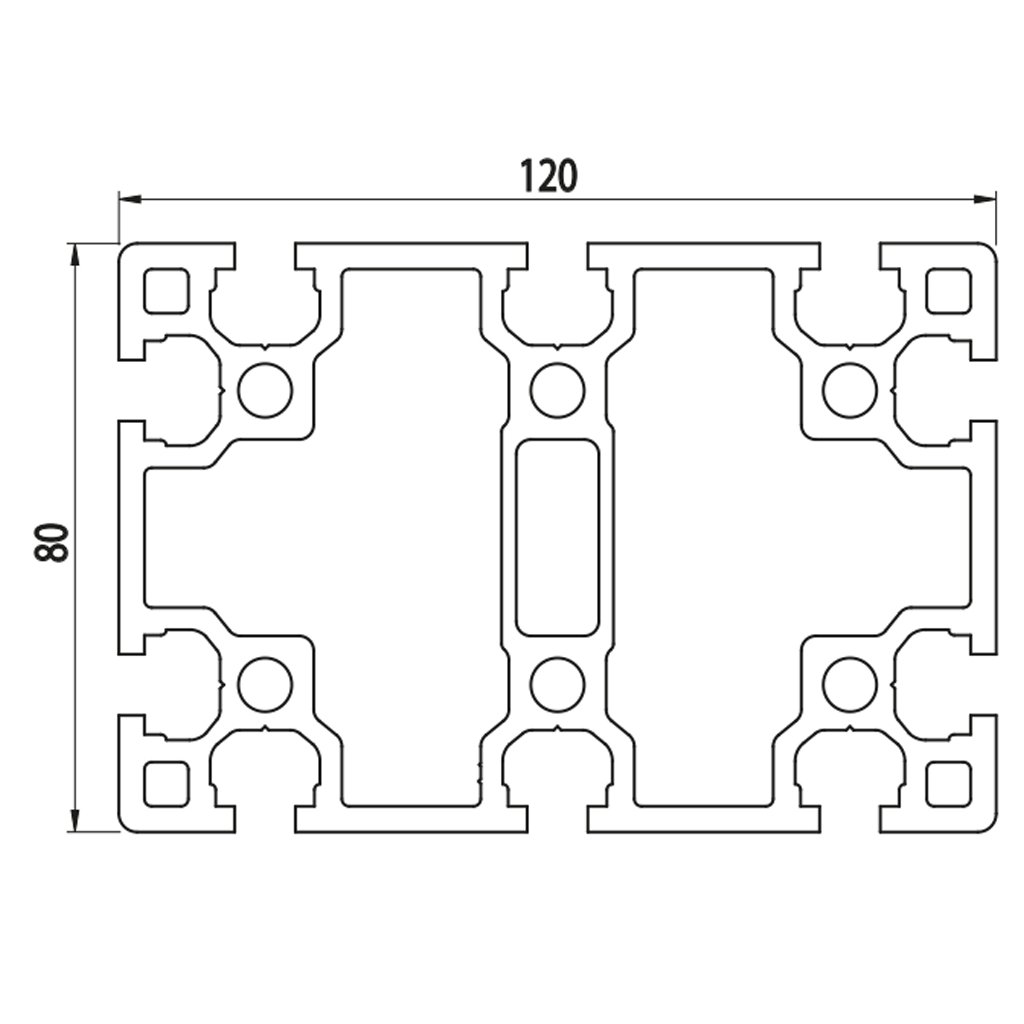

Hliníkový profil s modulovým rozměrem řezu 80x120 s 10 drážkami tvaru AC 40-8. Těžká verze s hmotností 7,28 kg/m.

Detailní informace

Detailní popis produktu

Hliníkový profil s obdélníkovým řezem určený pro vytváření běžných struktur s potřebou vysokého zatížení po kratší straně a extrémního zatížení po delší straně.

Těžká varianta s hmotností 7,28 kg/m s vyšší nosností a nižším průhybem.

Připojení díky 10 drážkám na všech stranách profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 1 tyč, velký svazek 15 tyčí.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí průběžného šroubu z vnější strany profilu

Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Hliníkové profily AC 80x120
Záruka: 2 roky
Hmotnost: 7.28 kg
Série: AC 40-8
Řez profilu: 80×120
Hmotnost (kg/m): 7.3
Materiál: anodizovaný hliník
Barva: přírodní
? Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 408,88
Moment setrvačnosti ly (cm⁴): 201,00
Moment průřezu wx (cm³): 68,15
Moment průřezu wy (cm³): 50,25
Plocha řezu (mm²): 2 695
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
