Stojan pro solární panel SP1 35°, 700 mm, PV 20 (sada materiálu)
Kód: SP1.35.0700.PV20-K
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Detailní popis produktu

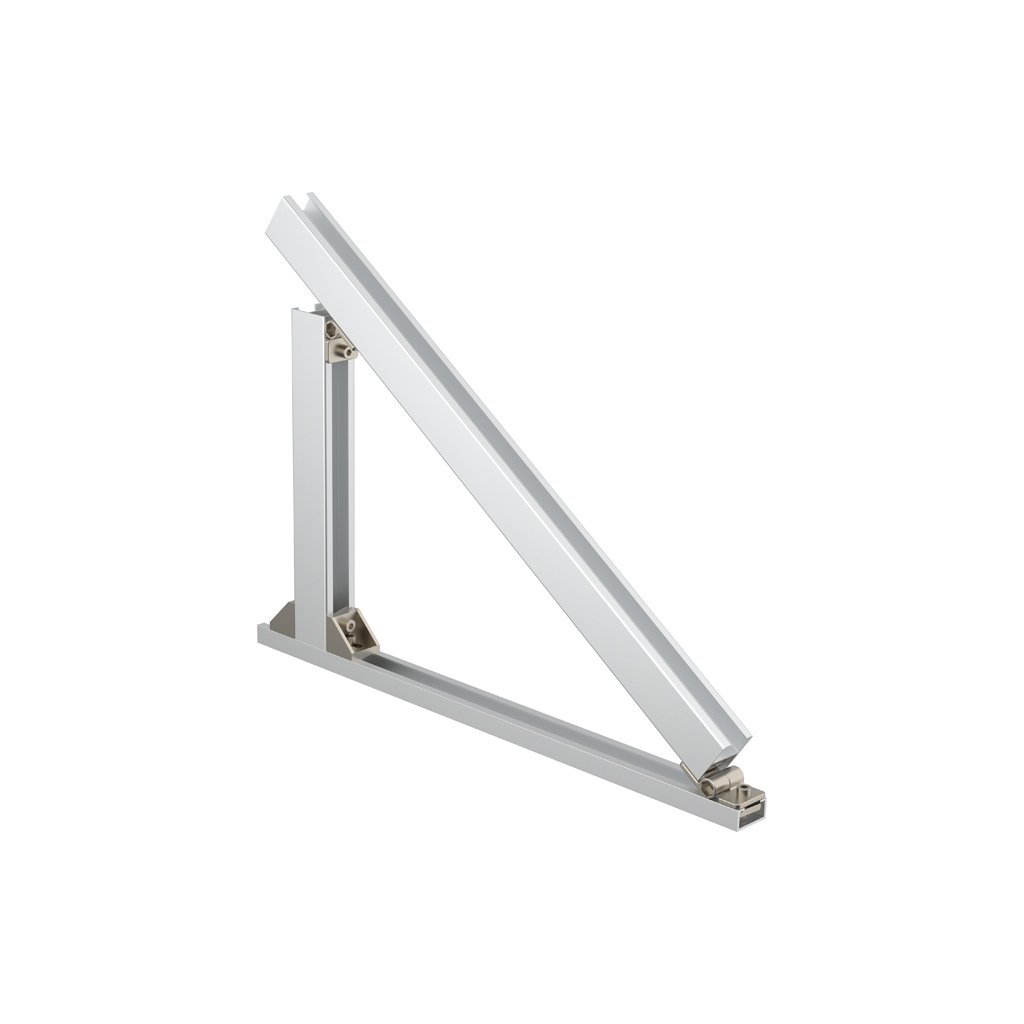

Stojan SP1 pro instalaci fotovoltaických panelů na ploché střechy a horizontální plochy.
Provedení s kotvením pomocí šroubů na spodní hraně stojanu.
Varianta produktu s optimálním úhlem sklonu 35° a s instalačním profilem 700 mm pro montáž jedné nebo dvou řad panelů.
Vyrobené z tenkých hliníkových profilů 20x40 a 40x50 bez anodizace a spojené pomocí šroubů a matic z nerezové oceli.
Stojan je dodávaný jako sada materiálu, bez montáže.
Doplňkové parametry
| Kategorie: | Stojany SP1, úhel 35°, 400 až 1500 mm |
|---|---|
| Úhel: | 35° |
| Délka nosníku panelu (mm): | 700 |
| Profily: | PV 20 |
| Způsob dodávky: | sada materiálu |
| Délka (mm): | 640 |
| Výška (mm): | 345 |
| Připevnění spodní hrany: | šrouby |
| Materiál profilů: | surový hliník |
| Materiál šroubů a matic: | nerezová ocel |
| Balení (ks): | 1 |
| Hmotnost (kg): | 1,58 |
-
Výkres PDF - SP1.35.0700.PV20 (162.4 kB)
-
STEP 3D - SP1.35.0700.PV20 (1.4 MB)
-
Technický list - SP1.35.0700.PV20-K (1.1 MB)
