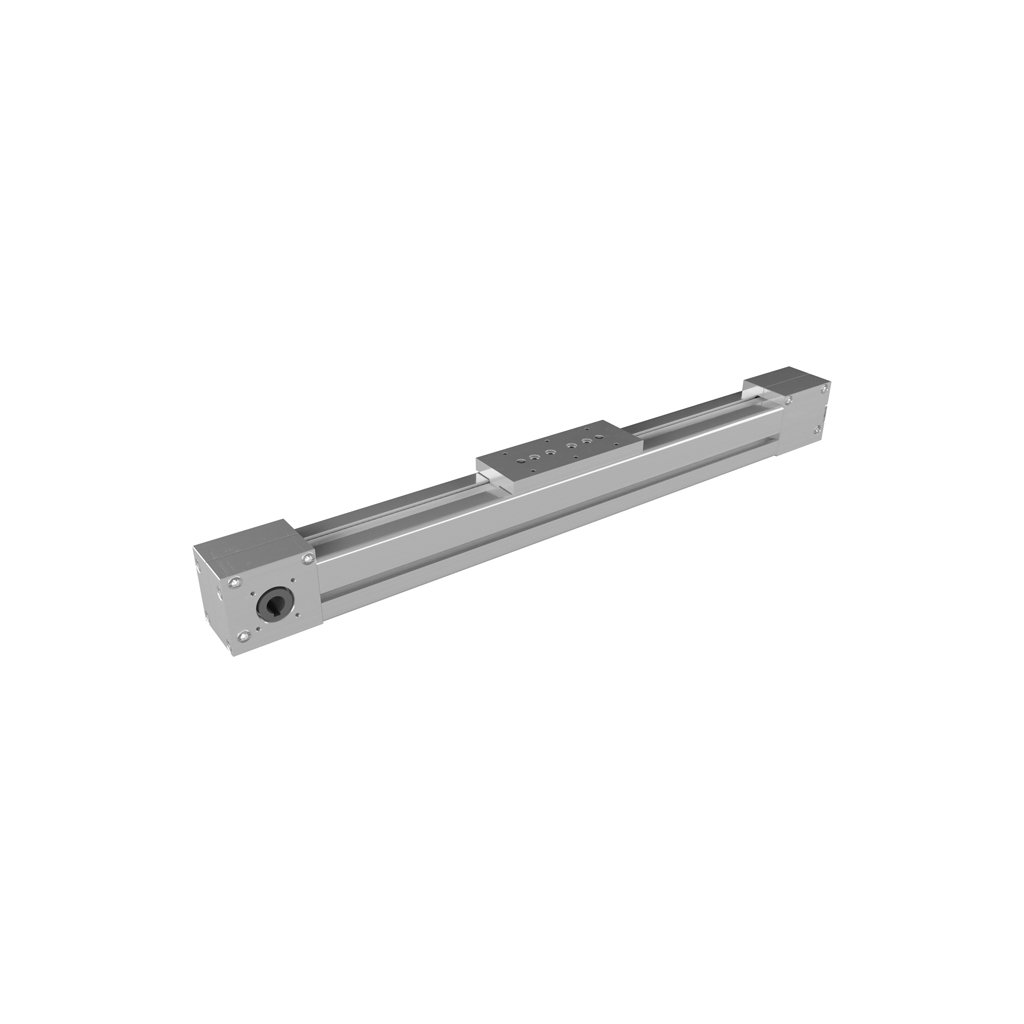

Lineární pohon 800.057 s profilem 55x55
Kód: 800.057
Související produkty
Detailní popis produktu
Malý lineární pohon ze série LIGHT s řemenovým pohonem s tělem z hliníkového profilu s řezem 55x55 určený pro přepravu menších zátěží se silou Fx až 300 N, maximální rychlostí při plné zátěži až 1 m/s a s přesností pohybu +/-0,1 mm/m délky pohonu.
Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem AC 45-8.

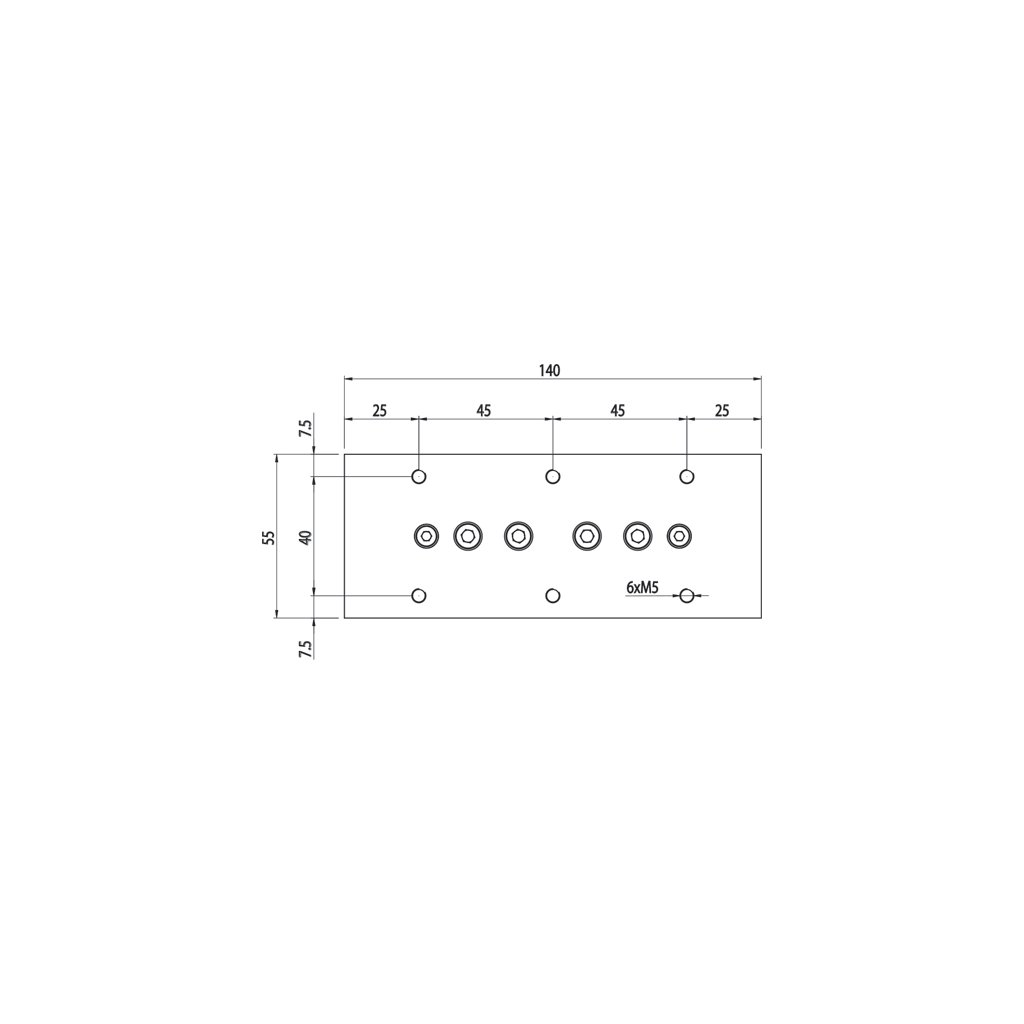

Pohyblivý jezdec s plochou 55x140 mm umístěný v horizontální poloze je vedený systémem ložisek s kluznými podložkami 12 mm.

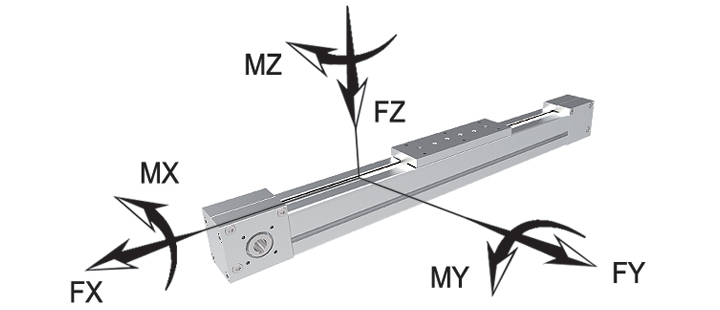

Konstrukce jezdce s ložisky umožňuje u pohonu 800.057 zvýšenou odolnost vůči silám působícím ve směrech Fy a Fz.
Pohyb pohonu je zajištěný plastovým ozubeným řemenem připevněným k jezdci a vyrobeným z termoplastického polyuretanu TPU se standardizovaným tvarem zubů T5 o šířce L=16 mm.
Napínání ozubeného řemenu se provádí systémem dvou šroubů na zadním víku.
Příruba na čelním víku umožňuje připojení motoru s hřídelí o průměru Ø14 H7.
K dispozici je volitelně redukce pro připevnění motorů s přírubou MVF30F.

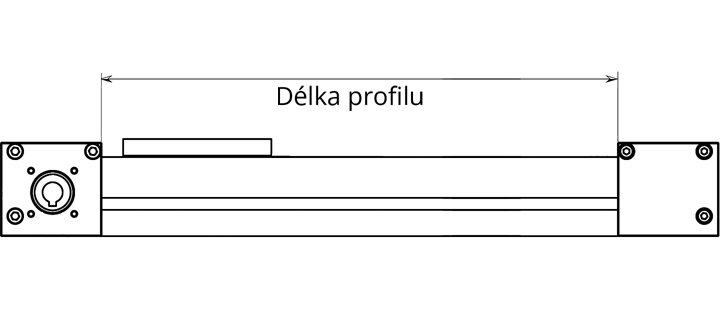

Lineární pohony 800.057 lze dodat s libovolným zdvihem po 1 milimetru až do 3 830 mm.

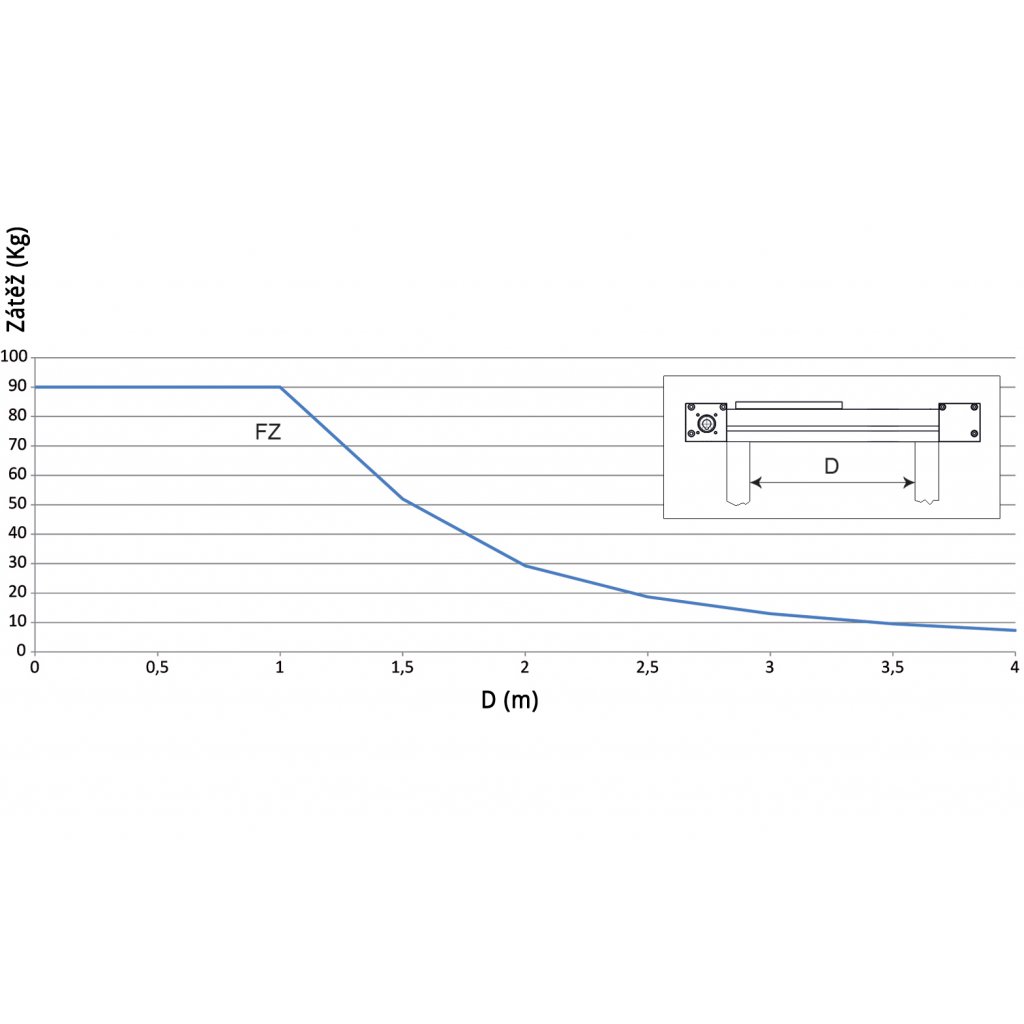

Doplňkové parametry
| Kategorie: | Lineární pohony FC |
|---|---|
| Materiál profilu: | hliník |
| Max. zdvih (mm): | 3830 |
| Moment MX (Nm): | 4,5 |
| Moment MY (Nm): | 3,5 |
| Moment MZ (Nm): | 3,5 |
| Ochrana proti prachu: | ne |
| Orientace profilu: | čtvercová |
| Pozice jezdce: | horizontální |
| Přesnost (mm/m): | 0,1 |
| Rychlost (m/s): | 1 |
| Řez profilu (mm): | 55x55 |
| Síla FX (N): | 300 |
| Síla FY (N): | 700 |
| Síla FZ- (N): | 1500 |
| Síla FZ+ (N): | 1500 |
| Zrychlení (m/s²): | 5 |
| Drážka profilu: | AC 8 |
| Vedení jezdce: | ložiska |
| Délka jezdce (mm): | 140 |
| Šířka jezdce (mm): | 55 |
| Průměr hřídele motoru (mm): | 14 |
| Způsob pohonu: | ozubený řemen |
| Rozměr řemenu: | T5 L=16 |
| Typ řemenu: | rovné zuby |
| Napínání řemenu: | zadní se 2 šrouby |
| Hmotnost jezdce (kg): | 0,8 |
| Hmotnost modulu bez jezdce (kg): | 1,7 |
| Hmotnost profilu (kg/m): | 3,1 |
