Kanálový profil 80x80
Kód: 084.101.055
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Související produkty
Detailní popis produktu
Speciální profil pro vytváření kanálů určený pro rozvedení svazků elektrických a datových kabelů a pneumatických hadiček po rámech strojů.
Otevřenou stranu profilu lze uzavřít pomocí krycí lišty 084.101.056.
Rozměr 80x80 je kompatibilní se všemi profily s rozšířeným modulem o šířce strany 80 mm.
Upevnění k rámům a profilům pomocí šroubů a matic do otvorů vyvrtaných v libovolném místě.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| ALV | KAB8080 | |
| REX | 3 842 552 275 | včetně krytky; svazek 20 tyčí |
| REX | 3 842 996 359 | včetně krytky |
| REX | 3842552275 | včetně krytky; svazek 20 tyčí |
| REX | 3842996359 | včetně krytky |
| FMS | 05.02029.00 | |
| ITE | 0.0.487.45 | úřez |
| ITE | 0.0.487.46 | kus 3000 mm |
| ITE | 0.0.648.05 | plastový; kus 3000 mm |
| ITE | 0.0.648.06 | plastový; úřez |
| ITE | 7.0.002.74 | úřez |
| ITE | 7.0.002.78 | kus 3000 mm |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Doplňkové parametry
| Kategorie: | Profily pro kabely |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.5 kg |
| Série: | AC 40-8, BH 40-10, IM 40-8 |

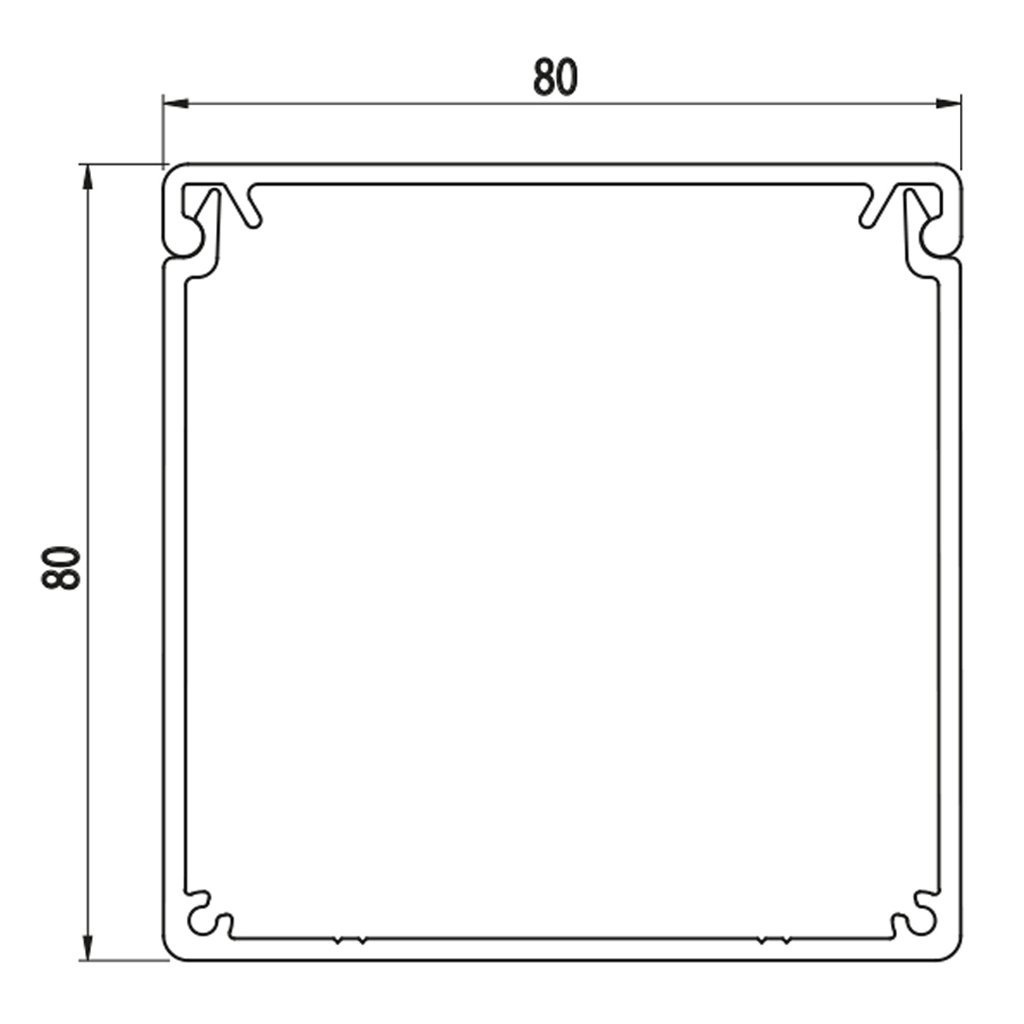

| Řez profilu: | 80×80 |
| Hmotnost (kg/m): | 1,396 |
| Materiál: | hliník |
| ? Délka profilu (mm): | 6 040 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |

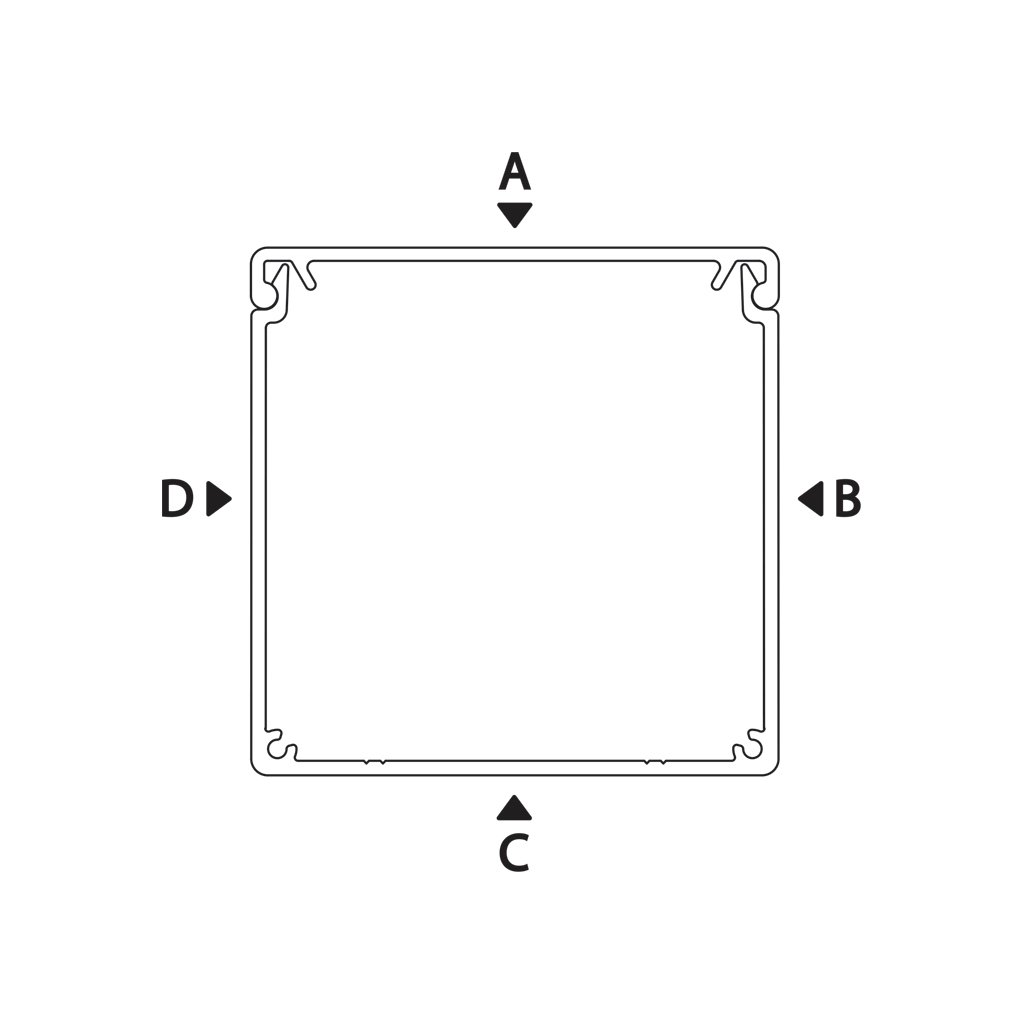

| Řez: | REZ-A |
| Řez link: | /rez-profilu-a/ |
