Hliníkový profil IM 40-8, 19x28, pro kryty ze 2 panelů
Kód: 084.114.029
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Detailní popis produktu

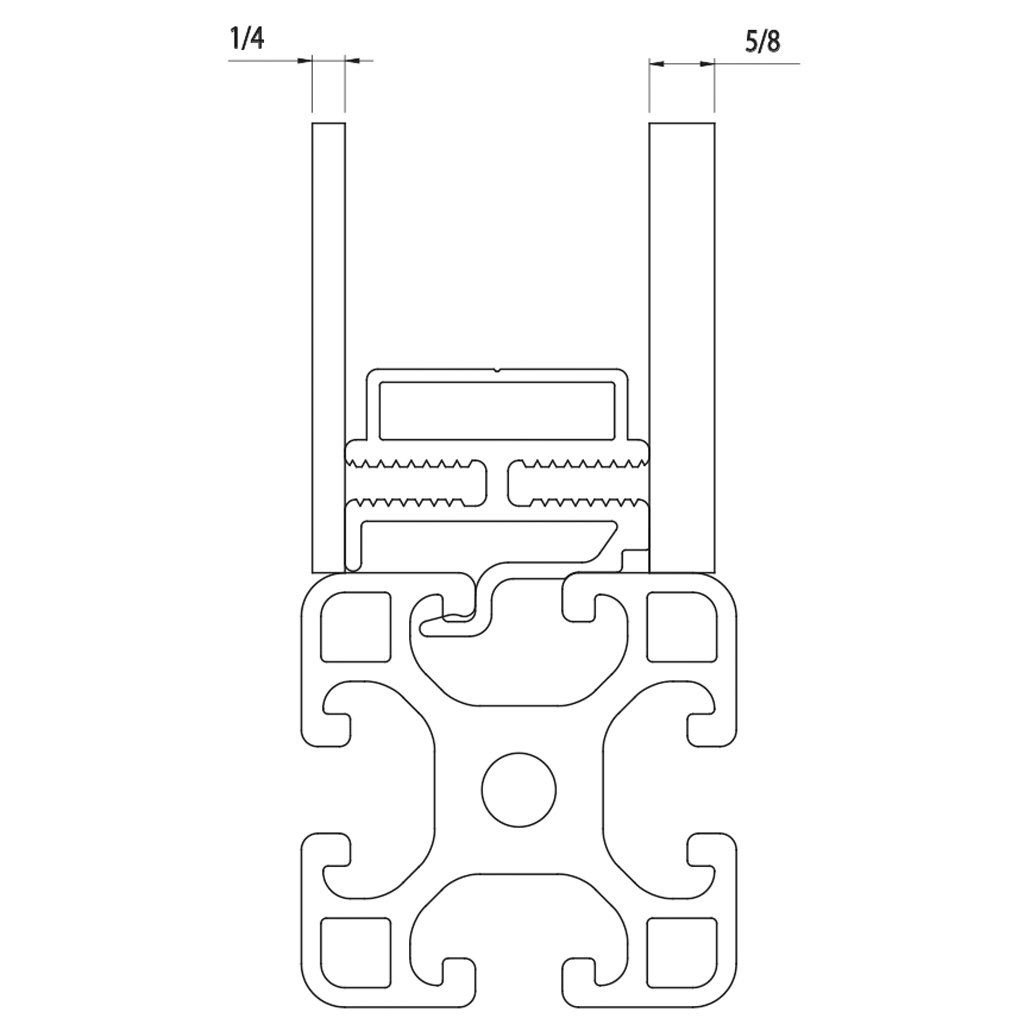

Hliníkový profil určený pro vytváření krytů tvořených dvěma panely s celkovou tloušťkou krytu 40 mm.
Modulový rozměr řezu 19x28.
Možnosti snadného připojení do profilu série IM 40-8 se šířkou hrany 40 mm.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Doplňkové parametry
| Kategorie: | Profily pro oplocení a dvířka |
|---|---|
| Hmotnost: | 0.57 kg |
| Série: | IM 40-8 |
| Řez profilu: | 19×28 |
| Hmotnost (kg/m): | 0,575 |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| ? Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 0,84 |
| Moment setrvačnosti ly (cm⁴): | 1,40 |
| Moment průřezu wx (cm³): | 0,70 |
| Moment průřezu wy (cm³): | 1,00 |
| Plocha řezu (mm²): | 213 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ-A |
| Řez link: | /rez-profilu-a/ |
