Lineární pohon 811.HHS
Kód: 811.HHS
Detailní popis produktu
Lineární pohon ze série HEAVY s pohonem pomocí kuličkového šroubu s tělem z hliníkového profilu s řezem 90x90 určený pro přepravu zátěží se silou Fx až 1 600 N s velmi vysokou přesností pohybu +/-0,03 mm/m délky pohonu, ovšem s omezenou rychlosti pohybu pouze 0,05 mm/s.
Pohony série HEAVY jsou obecně určeny především pro stavbu víceosých lineárních systémů a manipulaci s vyšší zátěží.
Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem BH 45-10.

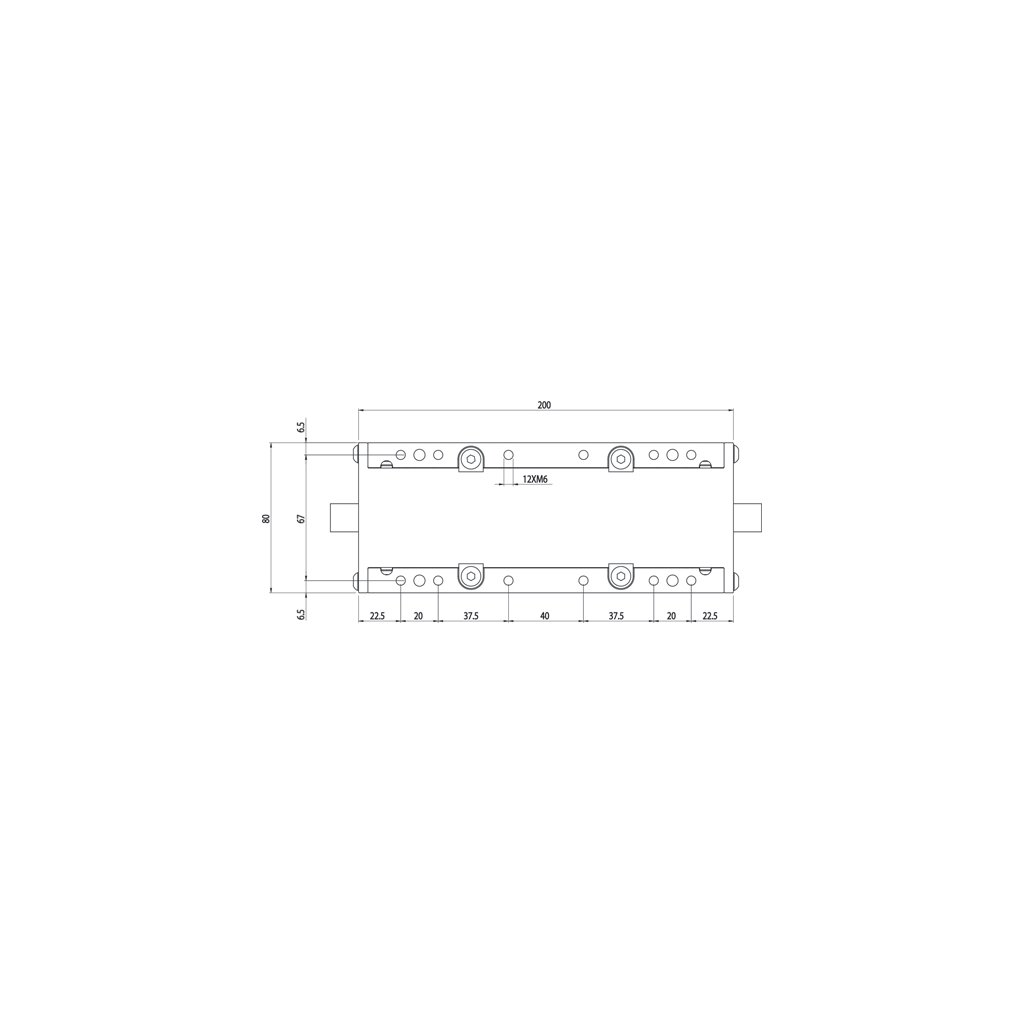

Pohyblivý jezdec s plochou 90x200 mm umístěný v horizontální poloze je vedený systémem ložisek s kluznými podložkami 20 mm.

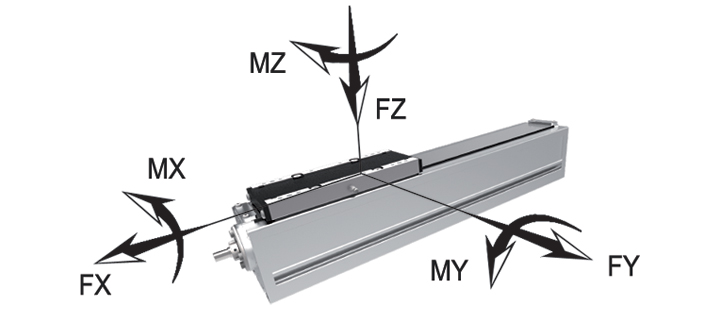

Konstrukce jezdce s ložisky přispívá k vyšší přesnosti a odolnosti vůči působení sil ve směrech Fy a Fz a momentů ve směrech My a Mz.
Řešení pohybu pohonu pomocí kuličkového šroubu umožňuje dosažení extrémní přesnosti, ovšem na úkor rychlosti a možné délky lineárního pohonu.
Pohon je vybavený pro připojení motoru otvory na čelním víku ve směru osy pohonu.

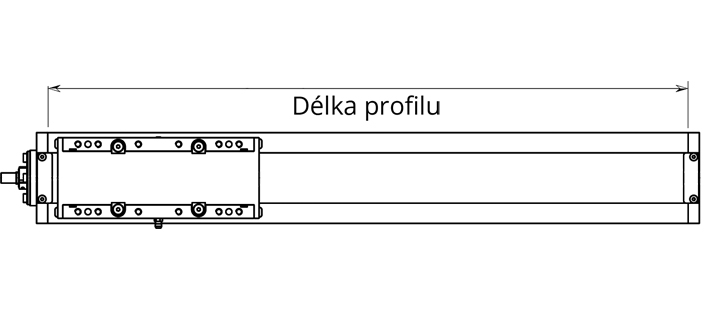

Lineární pohony 811.HHS lze dodat s libovolným zdvihem po 1 milimetru až do 1 260 mm.
Doplňkové parametry

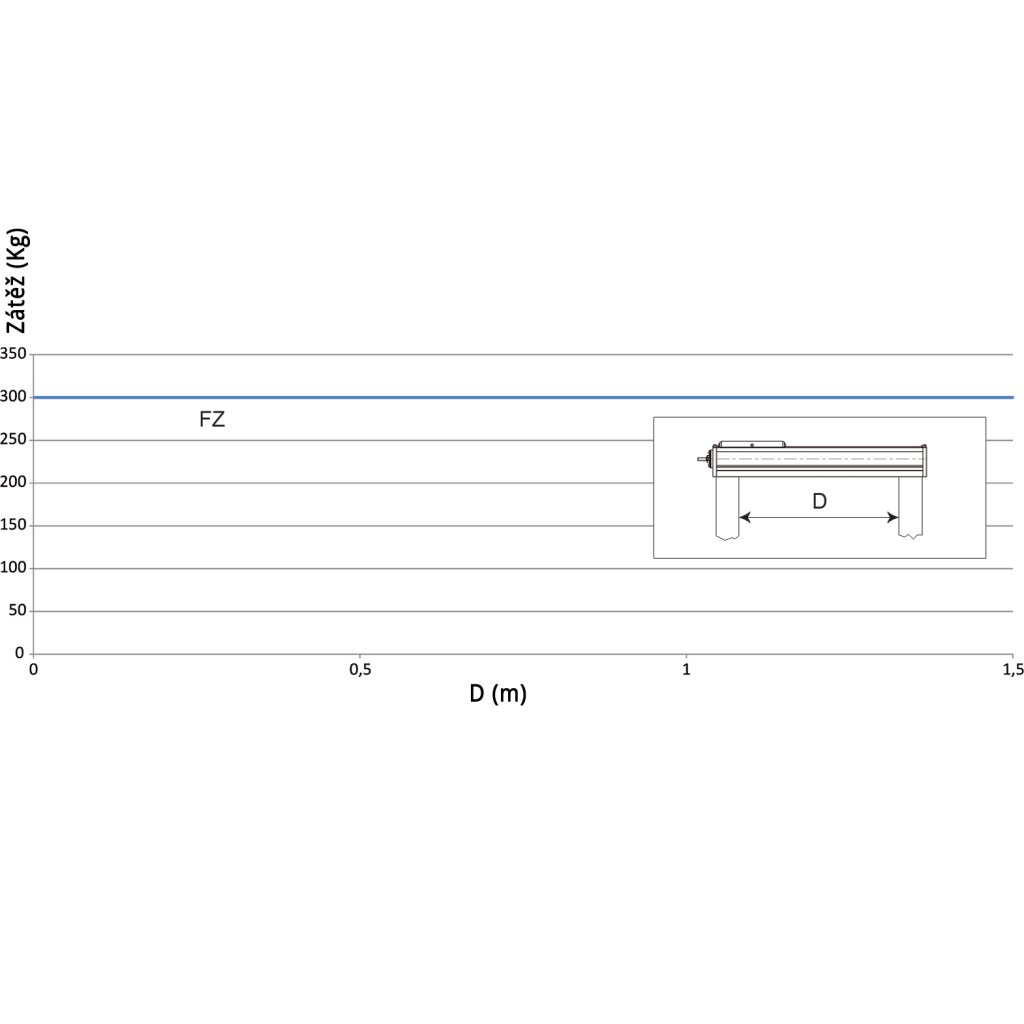

| Kategorie: | Lineární pohony FC |
|---|---|
| Materiál profilu: | hliník |
| Max.zdvih (mm): | 1260 |
| Moment MX (Nm): | 15 |
| Moment MY (Nm): | 150 |
| Moment MZ (Nm): | 150 |
| Ochrana proti prachu: | ne |
| Orientace profilu: | čtvercová |
| Pozice jezdce: | horizontální |
| Přesnost (mm/m): | 0,03 |
| Rychlost (m/s): | 0,05 |
| Řez profilu (mm): | 90x90 |
| Síla FX (N): | 1600 |
| Síla FY (N): | 3000 |
| Síla FZ- (N): | 3000 |
| Síla FZ+ (N): | 3000 |
| Zrychlení (m/s²): | 5 |
| Drážka profilu: | BH 10 |
| Vedení jezdce: | ložiska |
| Délka jezdce (mm): | 200 |
| Šířka jezdce (mm): | 90 |
| Průměr hřídele motoru (mm): | 10 |
| Způsob pohonu: | kuličkový šroub |
| Hmotnost jezdce (kg): | 2,3 |
| Hmotnost modulu bez jezdce (kg): | 8 |
| Hmotnost profilu (kg/m): | 9 |
