Lineární pohon 800.070.B s profilem 55x55
Kód: 800.070.B
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Detailní popis produktu
Malý lineární pohon ze série LIGHT s ručně ovládaným kuličkovým šroubem a s tělem z hliníkového profilu s řezem 55x55 je vhodný zejména pro regulaci šířky cesty u pásových dopravníků.
Pohon je možné precizně nastavit s přesností na úrovni +/-0,1 mm/m délky pohonu.
Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem AC 45-8.

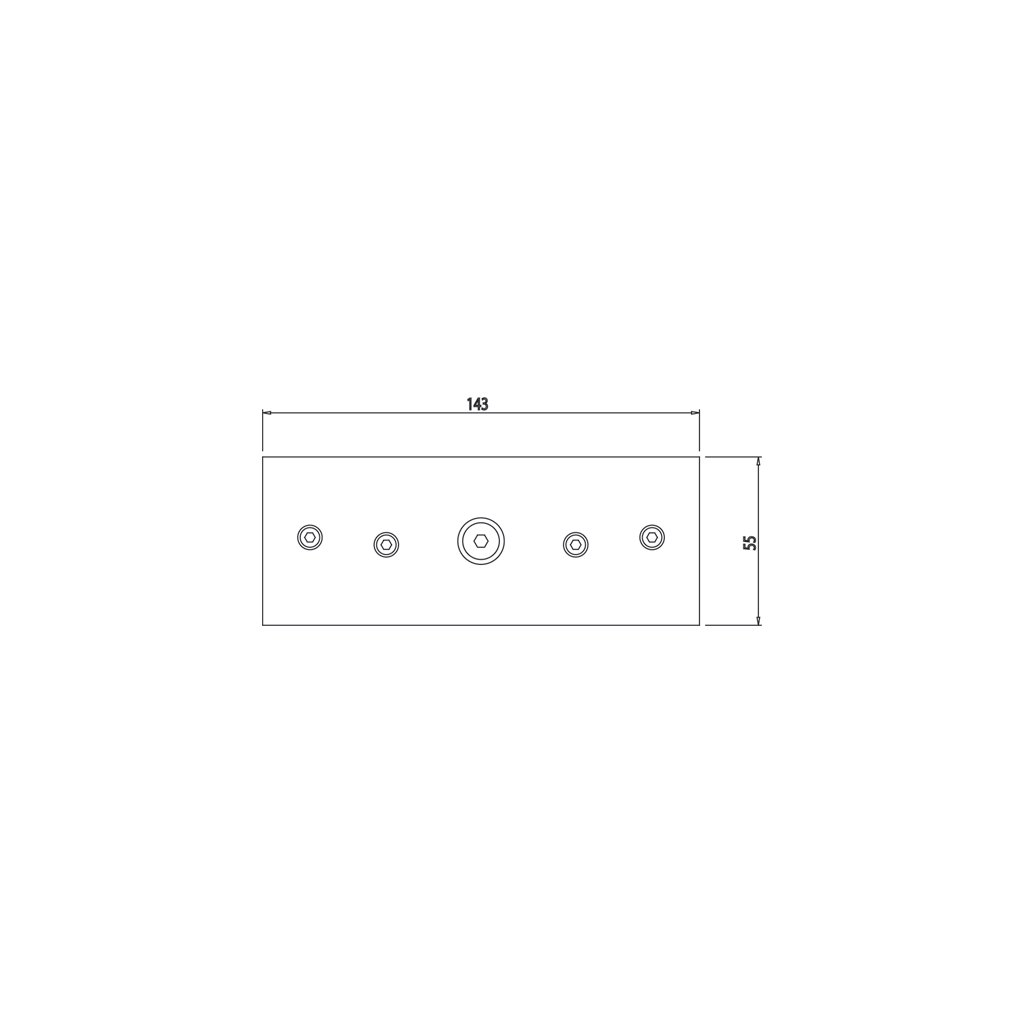

Pohyblivý jezdec s plochou 55x143 mm umístěný v horizontální poloze je vedený systémem vnitřních koleček o průměru 6 mm.
Ruční ovládání pohonu pomocí kola s převodovkou v horní pozici.
Lineární pohony 800.070.A lze dodat s libovolným zdvihem po 1 milimetru až do 854 mm.
Doplňkové parametry
| Kategorie: | Lineární pohony FC |
|---|---|
| Materiál profilu: | hliník |
| Max.zdvih (mm): | 854 |

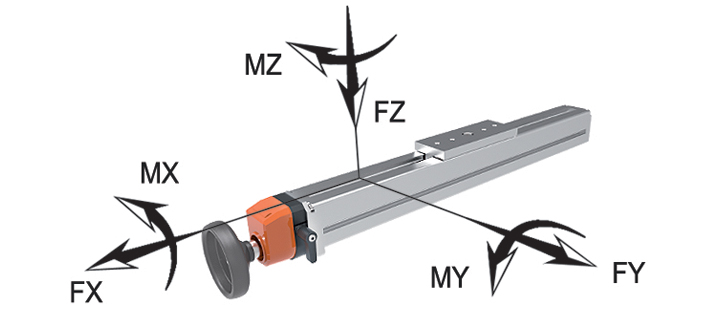

| Moment MX (Nm): | 5 |
| Moment MY (Nm): | 30 |
| Moment MZ (Nm): | 40 |
| Ochrana proti prachu: | ne |
| Orientace profilu: | čtvercová |
| Pozice jezdce: | horizontální |
| Přesnost (mm/m): | 0,1 |
| Rychlost (m/s): | 1 |
| Řez profilu (mm): | 55x55 |

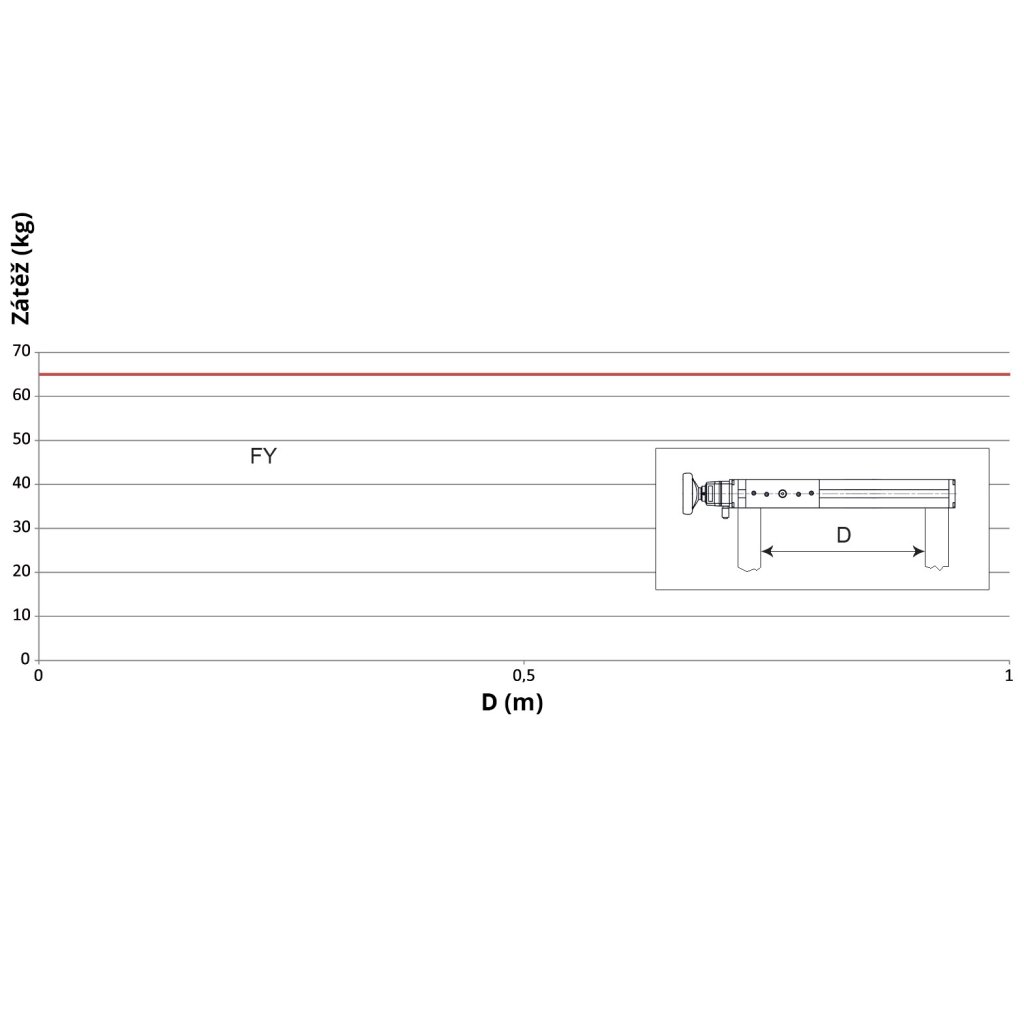

| Síla FY (N): | 650 |

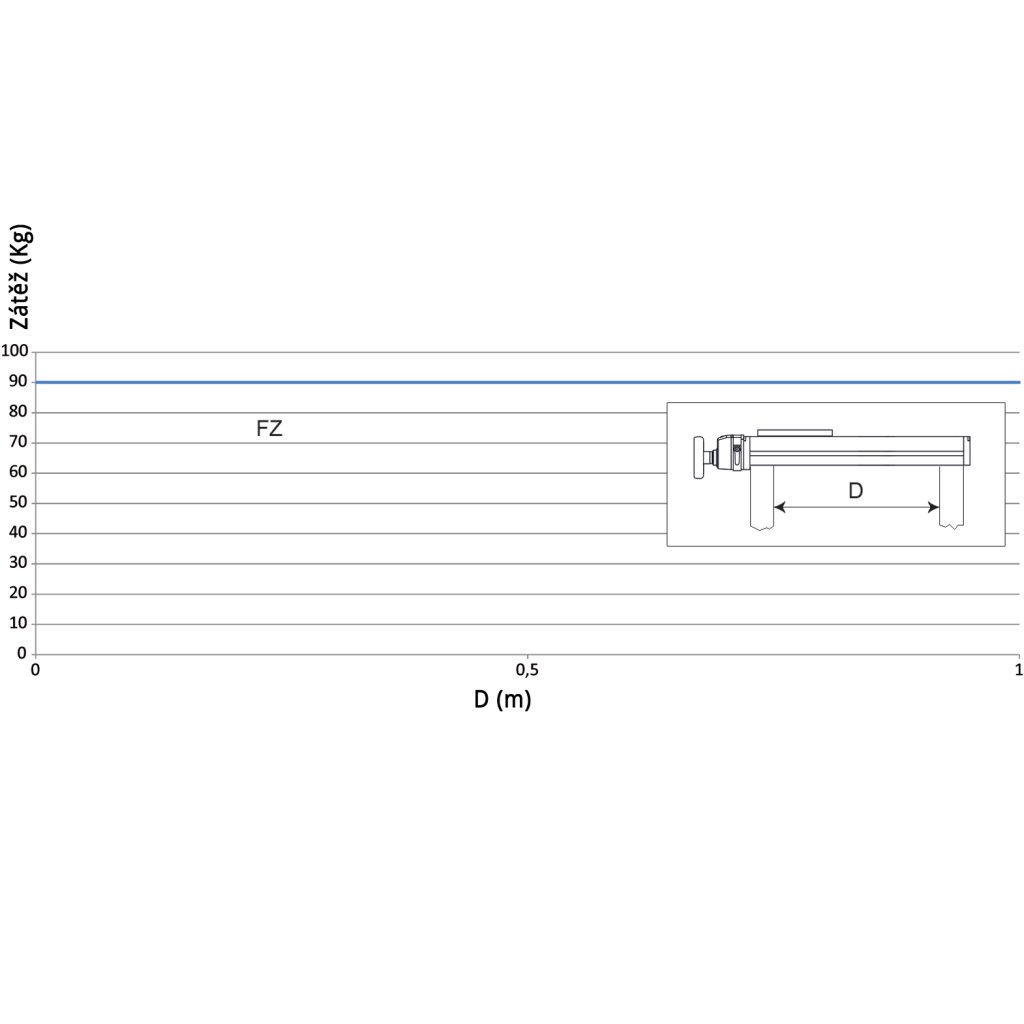

| Síla FZ- (N): | 900 |
| Síla FZ+ (N): | 900 |
| Drážka profilu: | AC 8 |
| Vedení jezdce: | vnitřní kolečka |
| Délka jezdce (mm): | 143 |
| Šířka jezdce (mm): | 55 |
| Způsob pohonu: | kuličkový šroub |
| Hmotnost jezdce (kg): | 0,6 |
| Hmotnost modulu bez jezdce (kg): | 2,5 |
| Hmotnost profilu (kg/m): | 3,2 |
