Hliníkový profil IM 40-8, 40x40, pro oplocení
Kód: 084.114.010
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Detailní popis produktu

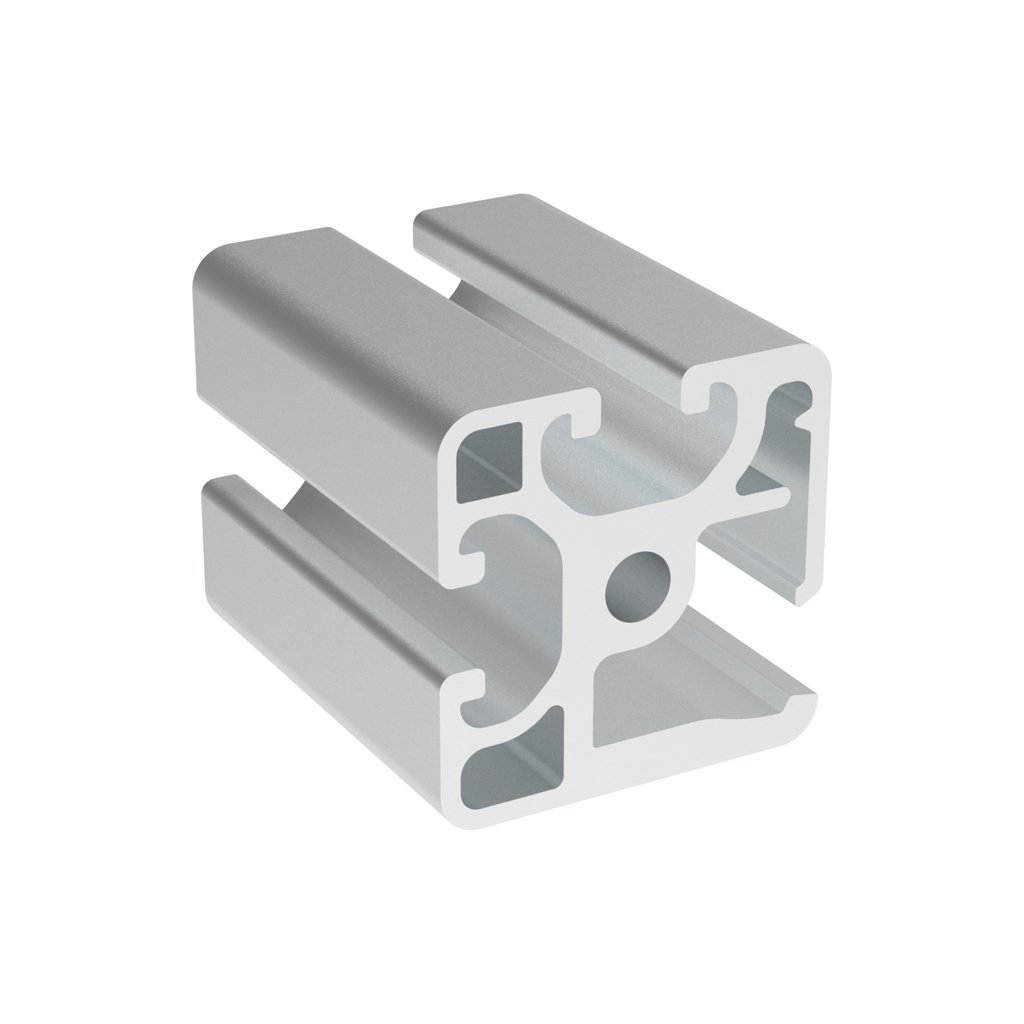

Hliníkový profil se čtvercovým řezem určený pro vytváření lehkých verzí oplocení a dvířek s panely nebo s drátěnou sítí.
Možnosti připojení díky 2 drážkám tvaru IM 40-8 na sousedících stranách.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve svazku obsahujícím 40 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| FMS | 05.02024.00 | |
| ALU | 104040E | hmotnost 1,36 kg/m |
| ALV | PRO4040E | hmotnost 1,36 kg/m |
| FMS | 05.02163.00 | hmotnost 1,37 kg/m |
| ITE | 7.0.000.09 | hmotnost 1,37 kg/m; úřez |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Doplňkové parametry
| Kategorie: | Profily pro oplocení a dvířka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.77 kg |
| Série: | IM 40-8 |
| Řez profilu: | 40×40 |
| Hmotnost (kg/m): | 1.77 |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| ? Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 8,56 |
| Moment setrvačnosti ly (cm⁴): | 11,14 |
| Moment průřezu wx (cm³): | 5,55 |
| Plocha řezu (mm²): | 654 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |

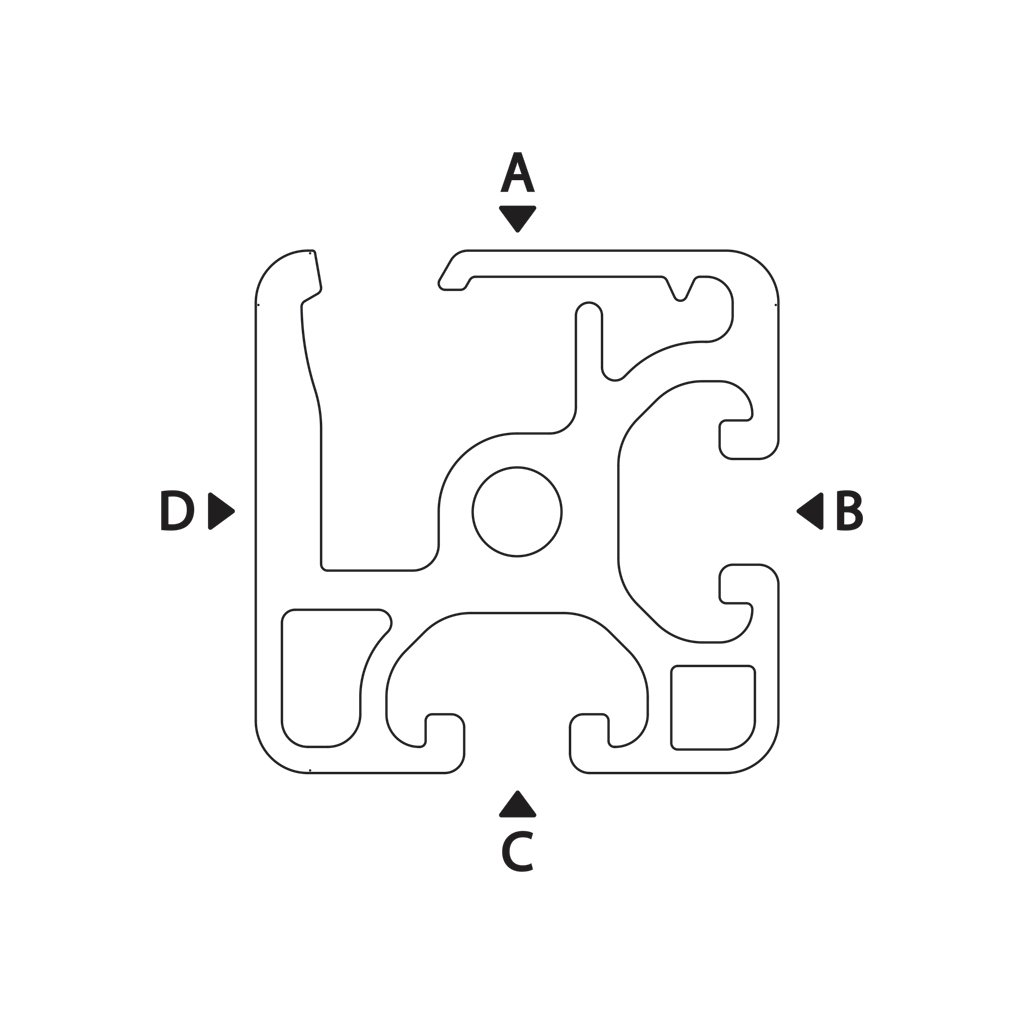

| Řez: | REZ-A |
| Řez link: | /rez-profilu-a/ |
